上传PCB分析不到外形层
7***1H
107
1
上传PCB分析不到外形数据，分析出的PCB尺寸也不对。

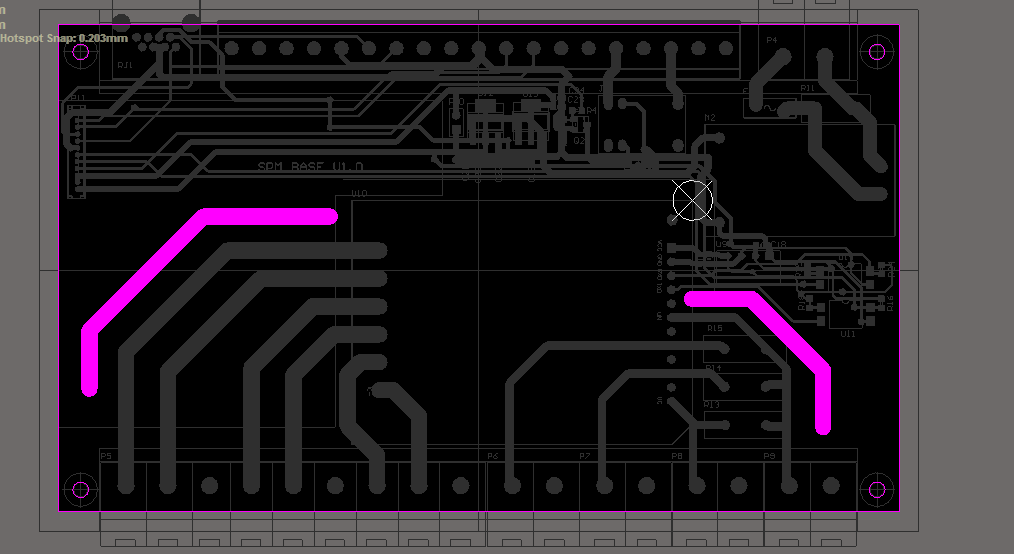

PCB设计文件用keepout表示外形，keepout先并没有锁定，外形是这样的。
是否因为中间有2道开槽用了2条keepout线表示，导致出现的问题？如果是，怎么画开槽线？
PCB设计文件用keepout表示外形，keepout先并没有锁定，外形是这样的。是否因为中间有2道开槽用了2条keepout线表示，导致出现的问题？如果是，怎么画开槽线？
点赞
热门问答
互动评论 1
登录
或
注册
后才可以留言哦！
官方工作人员(5***5G)
2020-04-11 16:38:49
0
楼主,经尾号3736沟通,您右上角GERBER图形是您要的效果.系统的解析是给您一个再次查看资料的视窗，实物仿真图只供参考有没有上传错文件，解析失败的原因有很多：1、当时网络情况不好；2、文件不规范程序解析不了；3、文件太复杂程序解析不了；4、解析程序有问题导致，等等，没有防真图不影响您下订单，您可以下单系统选“确定GERBER生产稿”付款后2-3小时在我司工程做好资料后规定时间内用PC下单小助手查看资料是否正确？有问题及时联系您的业务专员通知我司工程更改，谢谢！
