WLCSP-26封装出线问题
1***4S 1800 1

使用BR262W26A103E1G(商城编号:C442698)这个芯片绘制PCB在咱家加工线路板,芯片封装为WLCSP-26,焊盘大小为0.25mm,最小焊盘中心距为0.504mm,现在如果按照咱家工艺要求线路边到焊盘边距离最小0.127mm制作会有焊盘无法引出的问题,想请教下这种情况怎么解决。如下图中箭头所指焊盘无法引出,请教下是否有好的解决方法。TIM图片20200915105300.png

点赞

互动评论 1

注意:此留言仅作为嘉立创与客户日常交流之用,回复不是很及时,急切问题请联系我司工作人员处理!
登录注册 后才可以留言哦!
官方工作人员(5***5G) 2020-09-15 11:09:51
0

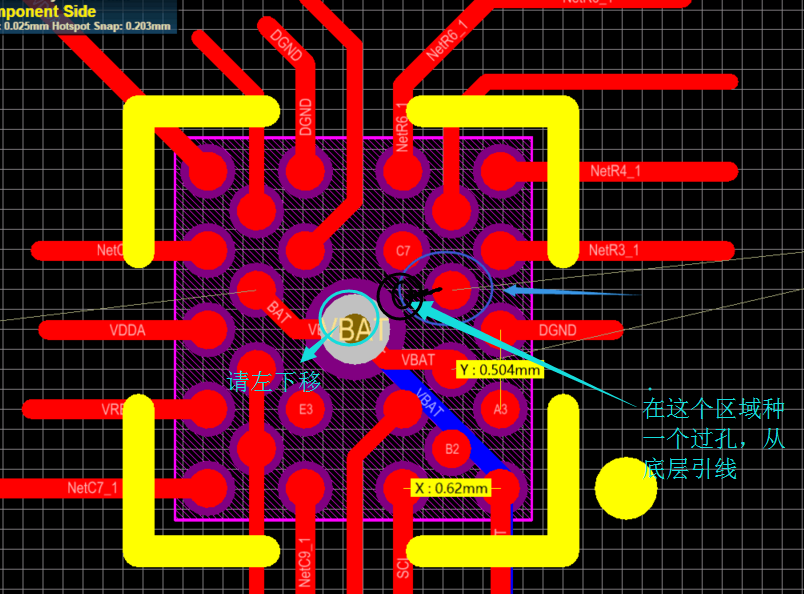

楼主,把图中现有过孔左下移,然后在种一个过孔,如下图
王**(1***4S) 2020-09-15 11:54:20

你好,目前焊盘中间的空隙在满足咱们加工工艺条件下能放下两个大小为0.2mm/0.4mm的过孔,但是放置两个过孔后仍然会有一个引脚引线无法满足间距要求。如图所示。另外我如果强行从焊盘中间走线会造成焊盘异形,那对这个焊盘的改变也是在满足线路边到焊盘边距离0.127mm的前提下修改吗。
