pcb半孔到底怎么做?
2***1W 6932 2

按理半孔应该是焊盘上切一刀,这难道不是V割?
邮票孔的方式分板时候不会搞坏吗?
求官方解答

点赞

热门问答

PCB打样指导

互动评论 2

注意：此留言仅作为嘉立创与客户日常交流之用，回复不是很及时，急切问题请联系我司工作人员处理！

登录或注册后才可以留言哦！

官方工作人员(5***5G) 2020-10-29 10:59:11

0

半孔

钱**(2***1W) 2020-10-29 11:21:57

那我画图纸画成什么样呢?
下面是我刚才的理解
需要做半孔的焊盘按要求将小半个焊盘独立放在板子外面,在其他地方放邮票孔

官方工作人员(5***5G) 2020-10-29 10:53:33

0

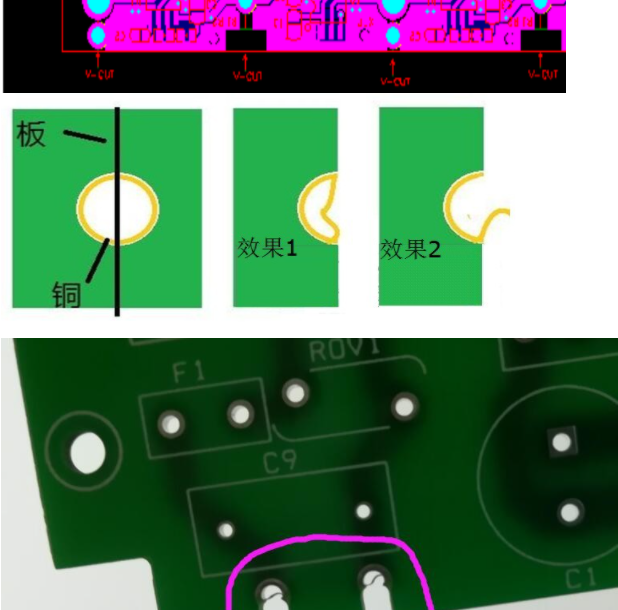

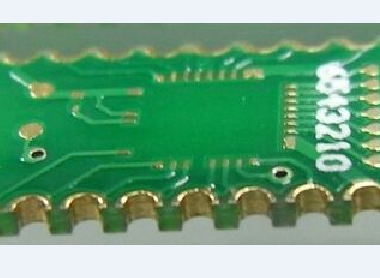

楼主，半孔的确是焊盘上切一刀（把焊盘一分为二）,不是V割的，是采用CNC成形锣空。半孔焊盘是叠加在板边，如V割会把半孔焊盘铜给拉起来，焊盘起翘（拉铜丝）。半孔板设计需要注意细节问题，半孔大小范围：直径≥0.6MM，孔边到孔边≥0.6MM.半孔焊盘到四个角边至少得保证2MM以上。
