pcb板开槽
4***4A
1799
3
我需要在pcb中间开一个长方形的孔，请问如何设计？
点赞
互动评论 3
登录
或
注册
后才可以留言哦！
郭***(5***9A) 2021-01-06 11:05:55
0

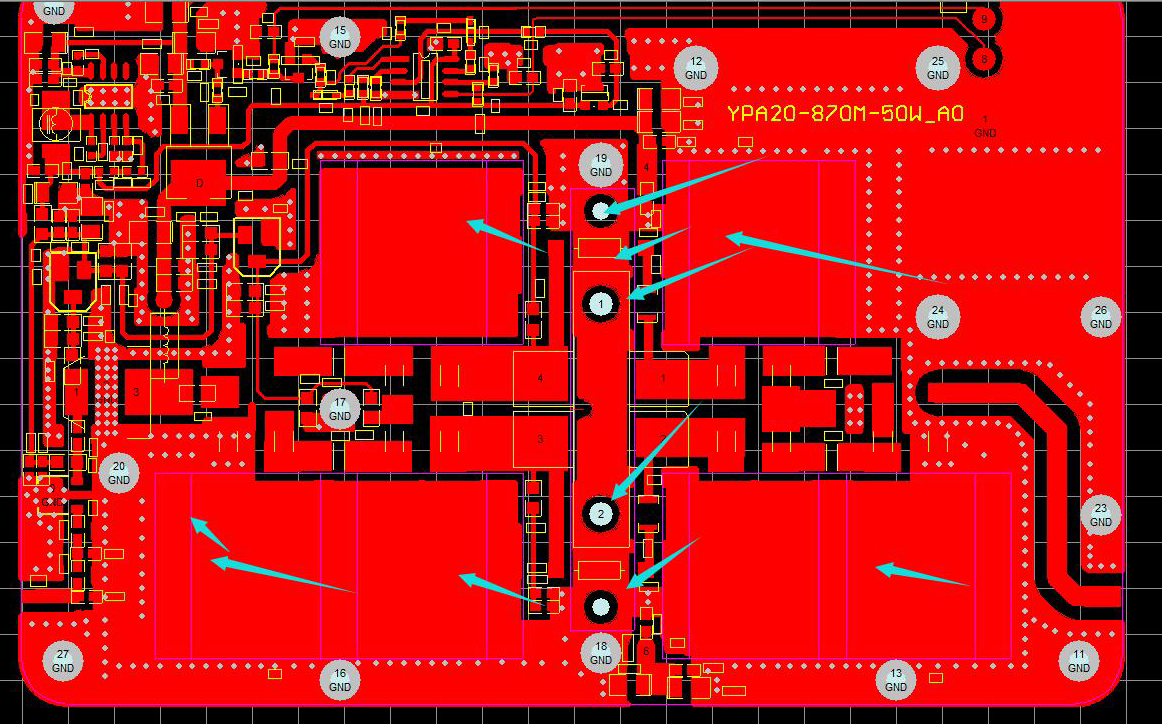

我在板子中间用禁线层开槽，他们居然做不出来，技术能力太次了，以前的技术团队都能做的，这波人是要毁了立创，我在立创做板已经很多年了，现在突然说中间开槽不能有走线和不能用禁线层画，垃圾技术人员
官方工作人员(5***5G)
2021-01-06 14:52:17

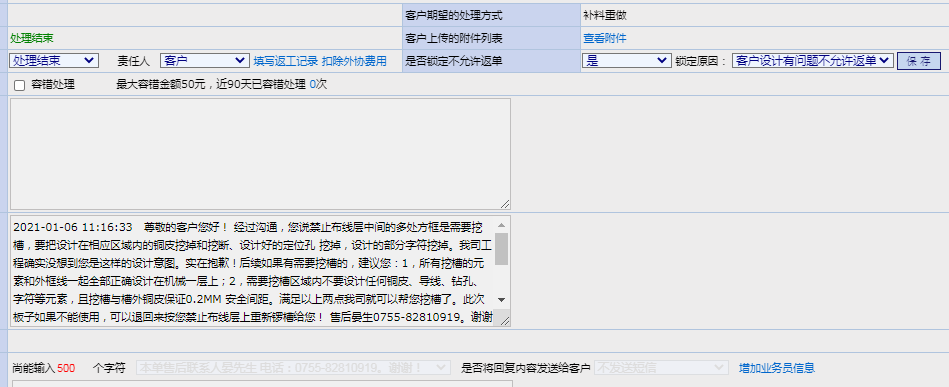

楼主，经了解的确是您设计文件不合理，望后续按售后回复您的方法优化文件，售后回复的很全面很到位，建议您把文件与您的同行一起沟通，希望您能了解软件规则并按软件规则布线，感谢！
孔***(4***4A) 2021-01-06 10:41:06
0
内部的直角可以带弧度，请问可以做吗？
官方工作人员(5***5G)
2021-01-06 14:54:50

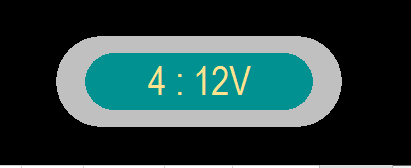

内部直角带弧度就是上图椭圆孔，是可以加工的。
官方工作人员(5***5G)
2021-01-05 10:18:23
0

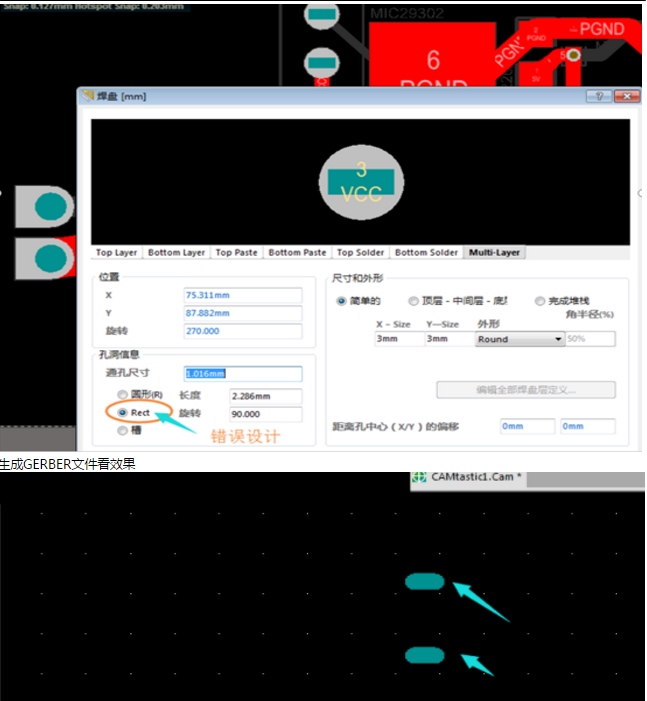

楼主，对于方孔槽设计，嘉立创其实在反复强调Rect(方孔槽）不要用此设计，您画出来效果。生产实际作业也无法满足90度的直角，其实您们自己都可以生成Gerber文件验证。如下图，大家双击焊盘可以查看到运用Rect(方孔槽）。
