PCB开槽
4***0A
2651
1

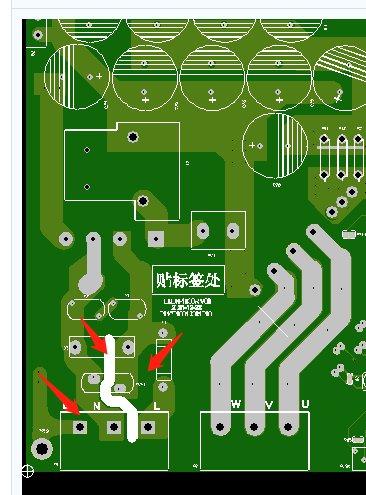

请问为什么我的PCB文件中红色标记点是开槽的,但是你们的下单助手里上传GERBER文件识别不出来开槽
1)外形层可以按keepout层,也可以按机械一层(建议按机械一层来)
2)钻孔层以钻孔形式设计,对于较大的孔或异形的孔也可以设计在唯一的外形层(相关设计请参考:https://www.sz-jlc.com/portal/t6i10153.html)
3)要做的槽孔跟外形放在同一层(如对槽孔有要求有铜或无铜,建议设计在钻孔层并定义好属性)
4)资料中保证唯一的一个外形层,外形层不要放置其它不相关图案
5)槽孔跟外形不要keepout勾选(具体见我司下单“下单前技术员必看” https://www.sz-jlc.com/portal/server_guide_112.html) ,
6)对于AD17以上设计的,请在机械一层画出外形层及槽孔(参考https://www.jlc.com/portal/server_guide_4090.html)
7)异形槽孔或外形一定要画好,不要存在同一位置重叠孔或交错的外形,以免判断不准而做错
8)BOARD CUTOUR不可做锣槽只做3D参照图,不能被转出GERBER来作外形,请画出相关形状
请您依上述的检查资料是否正确?若没有问题的,也可以加QQ3001741855发文件给我们查看,谢谢!
