嘉立创EDA当中多层板导入和对齐
6***2A 722 1

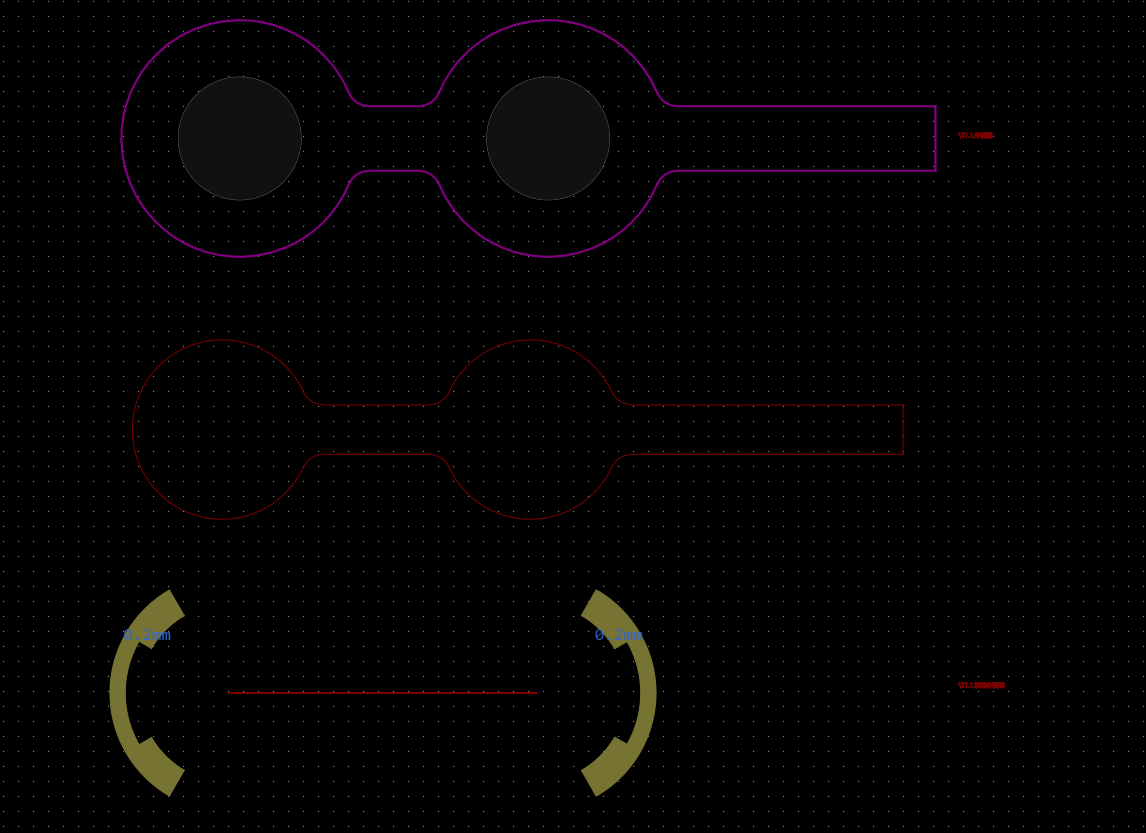

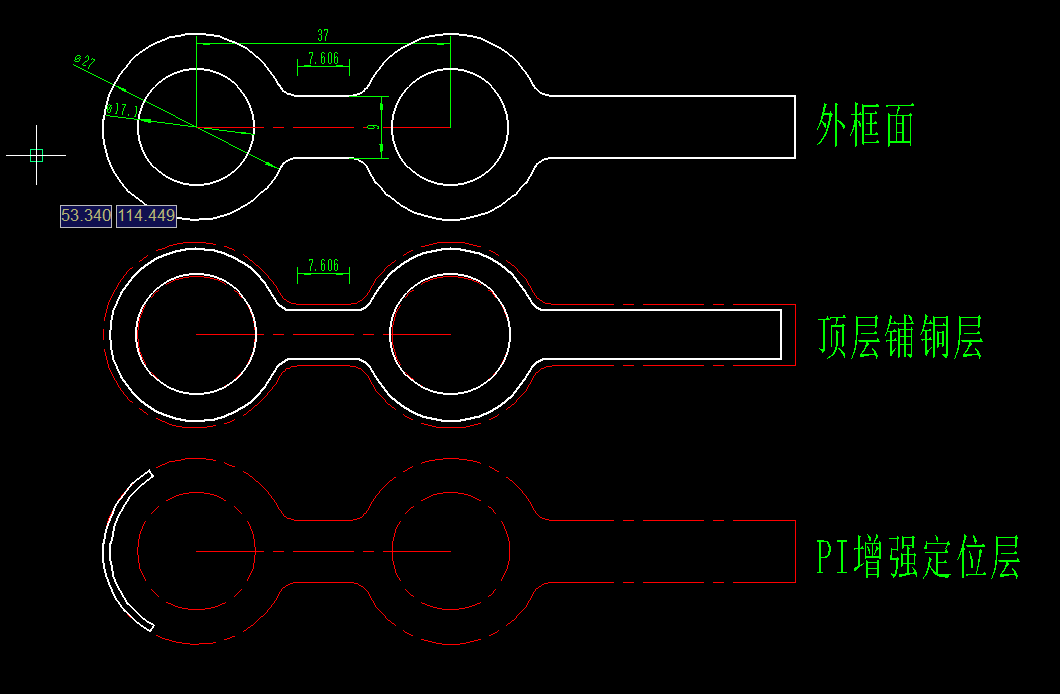

我在用嘉立创EDA的时候有一个问题,我现在是先绘制DXF格式的图像,然后在嘉立创EDA当中先分图层,再进行合并。 但是没有什么好办法能够对齐这种多层异形的DXF格式的文档,有什么推荐的处理方式么?比如预先绘制定位标志,或者在EDA当中有什么工具能够实现对齐么? 我想到的解决方案: 1. 在嘉立创EDA当中有能够准确捕捉并定位的工具 2. 预先在DXF格式的文档当中就进行叠加,叠加完成之后在嘉立创EDA当中分层赋予属性(但是好像DXF导入之后会直接合并) 3. 为每一层的图案都绘制一个导入标定点,通过对齐标定点来实现导入(前提是EDA当中有能够捕捉特征并进行准确移动的工具) 4. 作为多个DXF格式的文档进行导出,多次导入并保证导入的定位点一致 我绘制的FPC电路板在上下铺铜,外框等多个地方都需要为各个转角进行平滑处理,最终的DXF图像复杂,在EDA当中直接绘制都不太方便,针对以上的问题有无规范的流程和方法可以解决类似的问题?
点赞

互动评论 1

注意:此留言仅作为嘉立创与客户日常交流之用,回复不是很及时,急切问题请联系我司工作人员处理!
登录注册 后才可以留言哦!
官方工作人员(5***5G) 2024-09-02 17:10:48
0
您好,您可以把相关线条组合,然后再对齐就可以了。若操作方面还是有问题,可以点软件上方帮助找到EDA客服协助,谢谢!
