typec电路设计疑问
7***0A
385
1
需求：typec传输USB2.0内容

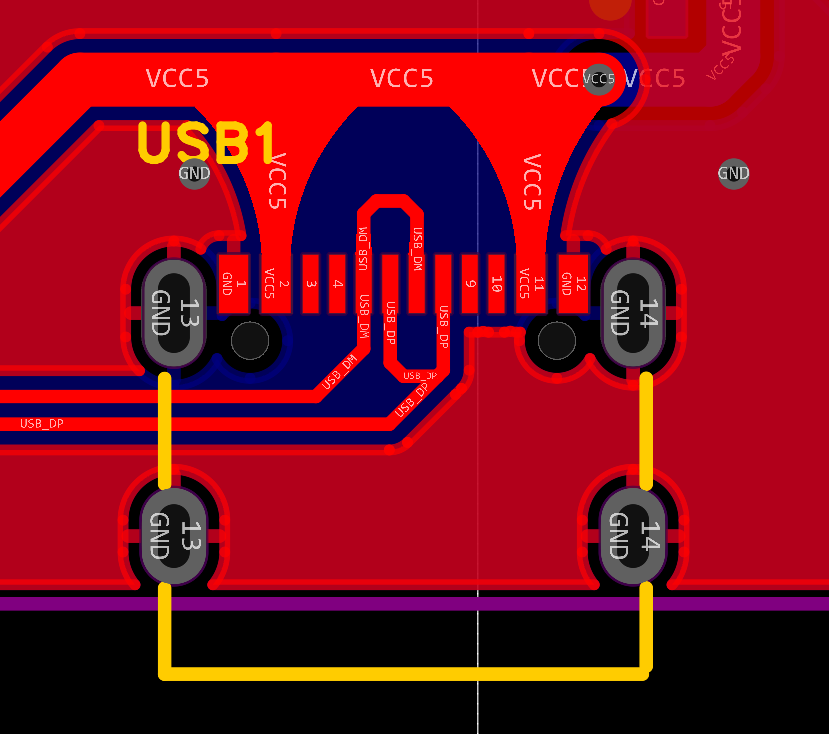

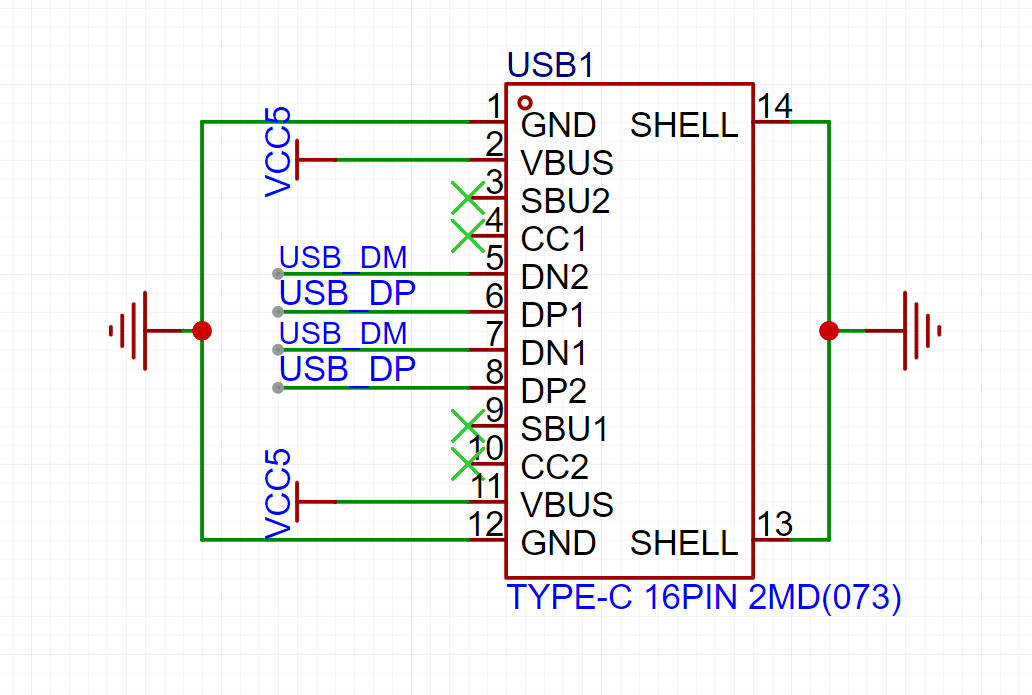

问题：如果仅需要USB 2.0的内容，是否需要设计除了VBUS GND D+ D-之外的比如DBU CC这俩的电路，比如电阻接地？D+这类是否一定需要接上拉电阻，才能接入stm32单片机？我以前打印的板子 （自己焊的，非PCB）没有设计以上两点的电路，经常会出现typec元件附近冒烟的情况，请问是我焊接手艺的原因（解决方案：SMT），还是我之前提到的原因（解决方案：将外围电路添加上去）？
点赞
互动评论 1
登录
或
注册
后才可以留言哦！
官方工作人员(5***5G)
2024-09-20 18:30:21
0
您好，请您先确认是否有焊接短路和文件设计开短路的？若没有，您的此类问题超出了PCB加工的范围，已把您的问题转到嘉立创社区（https://jlc-bbs.com/），您可以到社区里面留意设计工程师的回复，谢谢！
