PCB打样设计之Altium阴阳拼板教程
32194 0




Layout工程在绘制完PCB设计,常常用到拼版,所谓的拼版其实是把一个单板拼凑成一个大板,留有V-Cut、工艺边、邮票孔等工艺间距,放置固定孔和光学定位点。

 PCB打样的时候,Altium中小板一般需要进行拼接成大板然后进行制板和贴片。


今天具体来说说在线路板打样的时候,阴阳板拼板方法。其实就是将所画的PCB图的TOP层变为BOTTOM层,BOTTOM层变为TOP层进行拼板。



具体做法如下:

1、新建PCB文件,将已画好的PCB图复制到新创建的PCB文件中;

2、特殊粘贴;

3、复制PCB板全选中将其翻转;

4、翻转后在将其逆时针旋转180°;



以下图为实例:


1、选择此文件进行全选(Ctrl+A)


2、进行拷贝(Ctrl+C)所选中的文件如下图

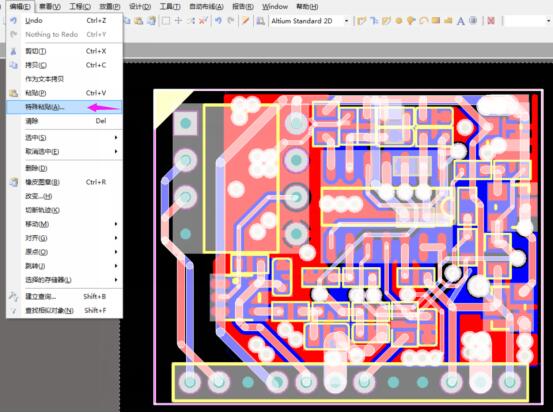

3、进行拷贝后的文件进行“特殊粘贴 ”



4、进行拷贝后的文件进行“特殊粘贴 ”一定要注意选择中间二项如下图


5、选择中间二项如下图后请不要重新敷铜




6、复制文件后,在来拷贝这个文件,这时在选择移动命令托动它


7、托动时会出现下图,请选择“YES”




8、托动后这时文件可以随你鼠标移动,按键盘“M”键,出现对话框请选择“翻转选择”


9、下图右图明天文件翻转过来了,方向需要调整。


10、全选右图同样动用“移动命令”托动它,按“空格”旋转180放在指定的位置如下图



11、交给PCB厂家,线路板打样的时候,我们一般需要设置工艺边,

 选择“keep-out”层,进行绘制。在工艺边上加上“定位孔”及“Mark点”,最后用任意一层如“Overlay”层或“keep-out”层,标注V槽。到此,整个拼板过程完成,如下图所示。
