简约不简单的单面板设计
29607
5
PCB( Printed Circuit Board),中文名称为印制电路板,是重要的电子部件,是电子元器件的支撑体,是电子元器件电气连接
的载体。自1925年开始出现的印刷电路板,发展到现在,PCB线路越来越精密,层次越来越多,结构越来越复杂,但作为最
简单的单面板还是广泛应用于收音机、洗衣机、遥控器等各类工业产品中。
1. 单面板的结构
传统的FR4单面板只能做一面线路,一面阻焊及两面字符(依客户设计而定),由于单面板制作不采用沉铜工艺,因此单面板
孔壁是无铜的(注意:结合我司板料情况,板厚0.4mm,0.6mm,0.8mm和2.0mm的,默认拼双面板编号,成品效果为孔内有铜)
2.单面板的焊接
单面板只有一面线路,因此只能在这一面线路上露出的焊盘上面焊接,依据元器件的结构,就形成两种不同的焊接方式:
3.工程文件的设计
在实际设计中,是分层次来设计一个完整的PCB的
依双面板为例,设计在顶层的图案是正视效果的,比如顶层文字是正的,生产出来的实板也是正的。而设计在底层的图案是透
视效果的,若设计在底层文字是正的,因为是透视的,生产出来的实板查看文字就是反的(实板是翻过来看的)。设计线路层

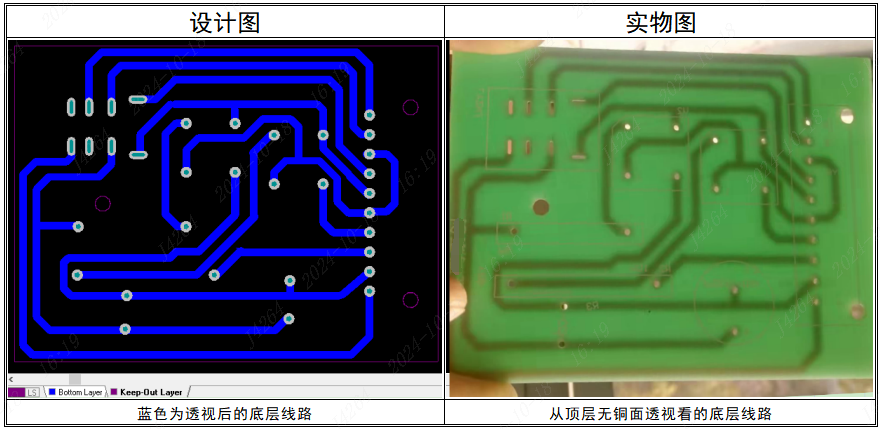

也是一样的方法。比如一个设计在底层的线路的单面板,因为是透视效果的,拿实板时需要透视看才能跟底层设计线路一样的
4.工厂制作的特点
在实际生产中,为了避免毛刺披峰,会把底面布线的镜像到顶层来生产的(镜像制作不影响客户原结构设计)。这样做的好处
是钻头最先钻到铜面,由于底下是基板垫底,可以把铜面钻的很干净。而如果铜面朝下钻孔,就会产生大量毛刺披峰的。
综上所述,单面板很简约,但设计单面板时一定要留意线路在哪一面,在哪一面焊接,以避免设计做反。
互动评论 5
单面板没有过孔,上面的孔主要是插件孔,一般建议最小孔径0.5mm以上,若有更小的器件脚,也支持钻0.3的孔,但是喷锡的话这么小的有可能部分孔壁内堵锡,需要手工处理一下。谢谢!
您好,PCB单面板若在底层布线,那么阻焊油墨也只能印在底层的,顶层不能印阻焊油墨,可以印字符油墨。预览的话可以关掉顶层的字符层透视查看。谢谢!
您好,单面板只能印一面阻焊油墨的,但是可以印两面字符油,谢谢!
您好,双面板在孔壁金属化前有处理毛刺工序作业,从而避免披峰毛刺的。谢谢!
