设计加热片需要选择合适的发热材料，布线要均匀，不仅满足我们的使用需求，还要有一定的观赏性，工程如何画好一个电热膜？？？常规的怎么画？异形的怎么画？？？

对于初学者可以先从规则图形画起，先掌握画图的计算原理和画图技巧。

下面介绍下外形是方形的画法：

1. 外形是四方的比较好画一点，画的时候，先把外形每边减少2到4MM，确保发热区域与外形预留一定的空间（有时发热膜外形太小，最少要预留1MM以上），去掉预留的空间后发热区域的大小为9*82MM。

2.  为了方便大家设计，我们做了一个简单的计算公式，在嘉立创电热膜网站可以直接使用，网址为https://www.jlc-drm.com/designer。

红色框为必填项，其中要注意，电阻率填写的数值省略了0.000001，比如304不锈钢的电阻率为7.2×10⁻⁷Ω·m，那么电阻率填写0.72。

3. 电阻和发热区域的大小是一定的，在公式中调节可变参数（材料的电阻率，厚度，假设线的宽度，及发热丝的组数），查看中心线的间距，发热丝的间距，对比线的宽度，三者是否均匀，调整好后，即可布线，布线要按公式中的中心线间距布线。

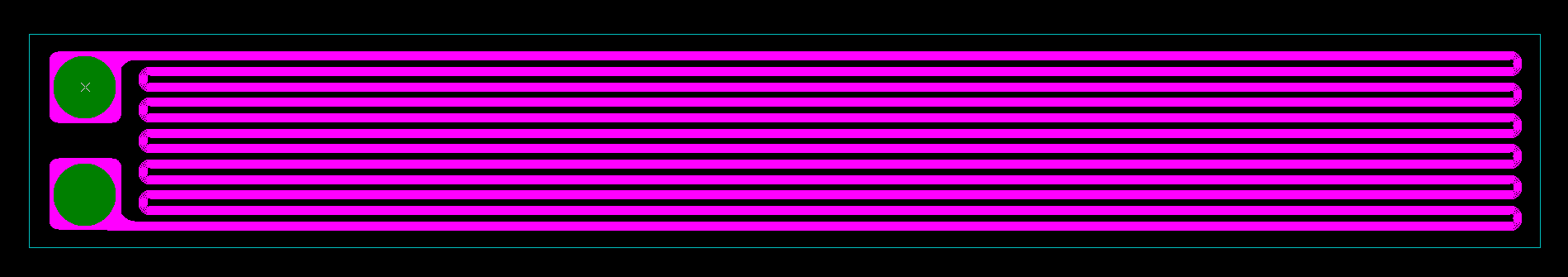

4. 布完线后尽可能倒圆角，再根据实际长度推算线的宽度，如上图，布线实际长度是935MM，线宽则为0.47MM。

通常我们实际布线的长度和理论长度是有差别的，需要通过反推来确定实际线宽。我们要多实践就会知道在实际画图中如何灵活调整布线，使图看起来更饱满、和谐、漂亮！

常用发热基材的电阻率与厚度如下：
