SMT产品类型 分类说明
更新时间:2024-12-12 19:02
270186
24
文档错误过时,
我要反馈


嘉立创贴片生产已增开【标准型】产线;贴片生产有【经济型】【标准型】二种不同的生产线。

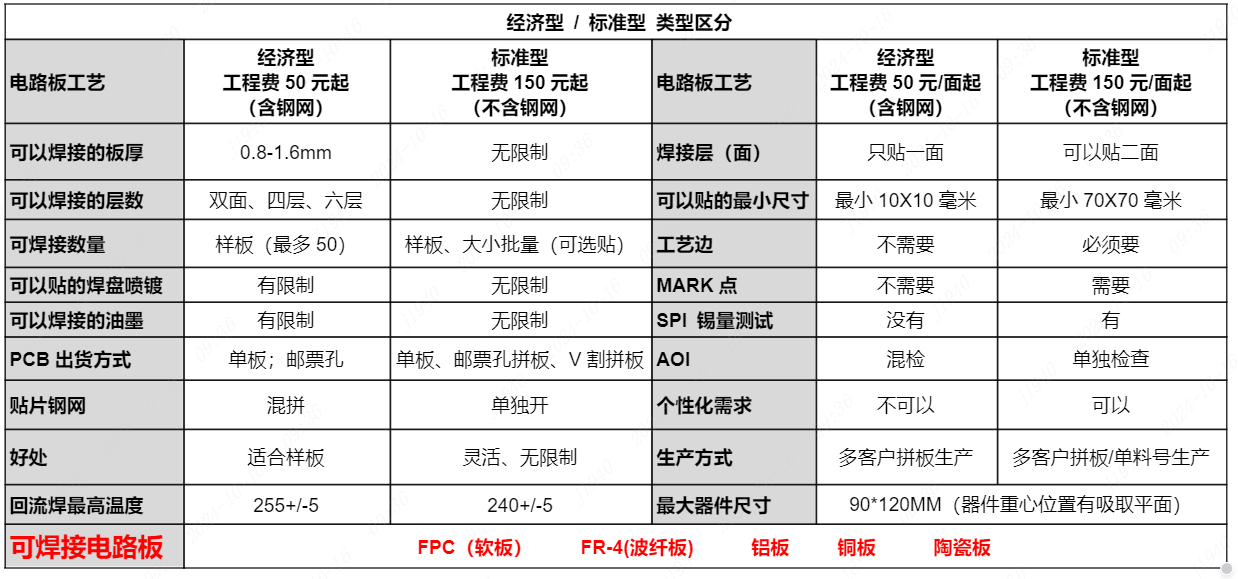

一 产品类型介绍

【经济型】产线说明:(只焊接一面)

经济型订单在PCB生产的时候,把多个用户的订单拼在一起,PCB、钢网和SMT的加工都是一起。

优势:成本低。只需要50元的工程费、不用钢网费、最小尺寸10*10mm。 回流焊温度:255+/-5度。


【标准型】产线说明:(可以单、双面全焊)

标准型订单在PCB生产的时候,对PCB怎么拼板没有要求。单独开钢网、单个板贴片。

优势:可以双面加工、V割拼板、对PCB工艺、油墨、表面处理方式、铜厚没有要求。贴片产线可以针对用户的订单优化生产参数;

生产设备上,有自动锡膏印刷机、SPI(锡膏检测)机、AOI检测机、波峰焊。 回流焊温度:240+/-5度。



二 产品接单范围

标准型可接工艺:加工尺寸大于7*7CM,有工艺边与MARK点,其它无限制

不限PCB工艺,不限PCB数量,不限可焊接的器件

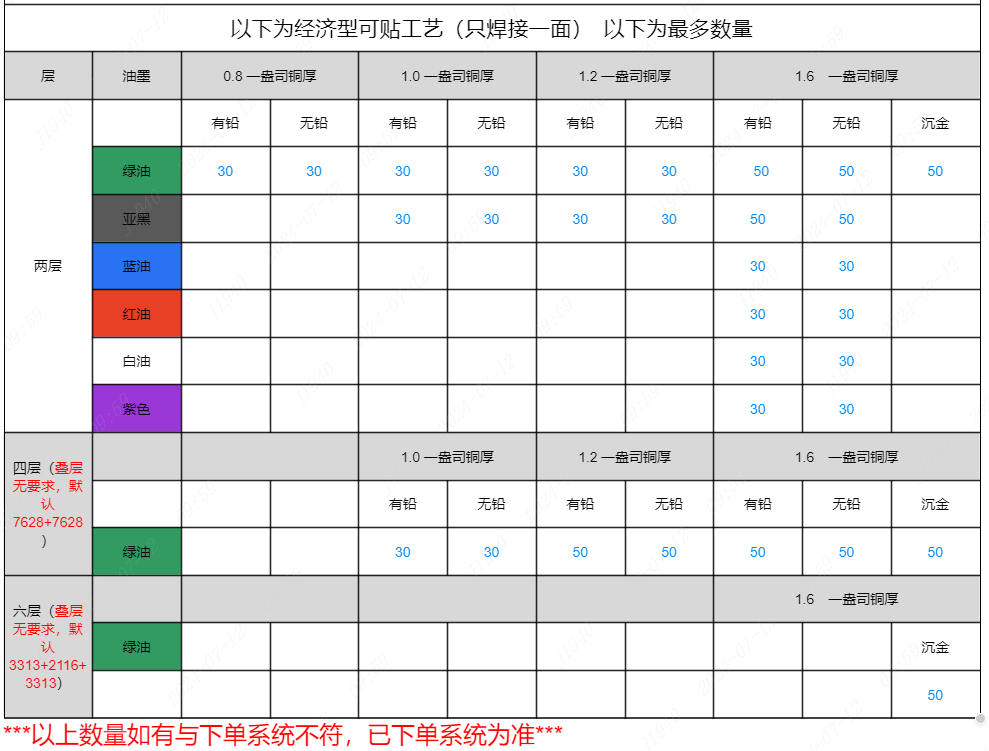

经济型可接工艺:如下图

互动评论 24

注意:此留言仅作为嘉立创与客户日常交流之用,回复不是很及时,急切问题请联系我司工作人员处理!
登录注册 后才可以留言哦!
客户(9***1A) 2025-01-06 14:33:36
0
板子太小怎么拼版,走标准型生产

官方工作人员(5***40) 2025-01-09 17:29:04

尊敬的嘉立创SMT客户您好,SMT标准型订单的板子至少需要满足长*宽70mmX70mm。若不符合,可添加工艺边使得长*宽满足70mm*70mm即可上机;若是很小很小的板子,可用V割或者邮票孔工艺把这些小板拼成一张长*宽满足70mmX70mm的拼板并添加工艺边即可。具体事项您可咨询您的专属业务员。

客户(3***1A) 2025-01-05 14:33:26
0
想要想下单经济的,但是板子尺寸不到10cm怎么办
官方工作人员(5***40) 2025-01-09 17:19:02

尊敬的嘉立创SMT客户您好,经济型订单只需要满足板子长*宽10mmX10mm即可上机,您说的10cm的板子是支持下经济型订单的。若您说的是不足10mm的,这边建议您使用邮票孔拼板方式补足到10mmX10mm,具体可联系您的专属业务员为您解答。

客户(8***1G) 2025-01-03 15:27:12
2
非常坑爹,给的卷不能用,非要一定要7*7以上板子,小板子就无法用,加板边就说你有V割是拼版,太坑了
官方工作人员(后台回复) 2025-01-03 16:13:14

尊敬的客户您好!我们标准型的话是需要7*7CM才可以上机贴片,经济型的话是很多客户拼在一起的贴完了在锣所以不过V割,您可以选择拼板,拼到7*7CM走标准型生产。具体我这边联系您指引您下单。

客户(9***0A) 2024-12-24 21:23:19
0
经济型和标准型交期有区别吗
官方工作人员(后台回复) 2024-12-25 15:07:45

尊敬的客户您好!经济型和标准型的交期是有区别的,经济型的一般做样板交期要短一些,标准型做小批量的交期要长一点,每个订单交期都是不一样的您可以在下单匹配界面进行选择交期和查看。

客户(1***6A) 2024-12-24 15:08:32
2

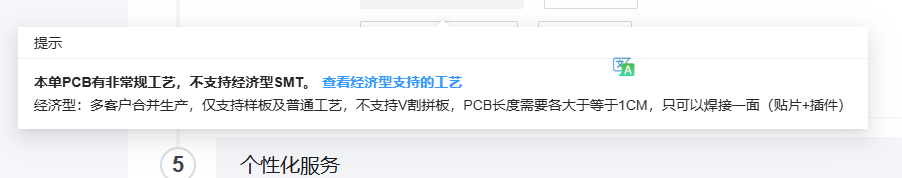

提示语:您选择的PCB工艺下SMT订单时,只能下SMT标准型订单,标准型订单尺寸最小长宽限制为 7*7 ,我的为啥不能走经济? 走标准 尺寸又达不到7*7cm 这咋搞?
官方工作人员(后台回复) 2024-12-24 15:15:43

尊敬的客户您好!这边联系您给您查看一下给您详细指引解答!

客户(4***5A) 2024-12-21 09:25:17
0
FR-4板,怎么选经济型

官方工作人员(后台回复) 2024-12-21 13:35:45

尊敬的客户您好!我们这边联系您看一下您的板子具体的工艺,看看能否做经济型,

客户(6***2A) 2024-11-26 16:11:49
0
标准型的,可以不要工艺边吗,

官方工作人员(后台回复) 2024-11-26 18:23:22

尊敬的客户您好!标准型需要加工艺边的哦,需要给生产的机器留夹板的位置上机贴片才可以哦。和经济型拼大板的模式不一样哦!

石***(6***2A) 2024-11-24 13:06:12
0
4层经济什么时候支持3313;
官方工作人员(后台回复) 2024-11-25 14:03:17

尊敬客户您好!目前四层经济型仅支持叠层无要求,默认7628+7628),3313目前没接到通知哦。

客户(7***8A) 2024-11-20 17:25:27
0
4层板不能选经济型吗
官方工作人员(后台回复) 2024-11-20 18:09:10

尊敬的客户您好!四层板子1.0 1.2 1.6 板厚 绿油 默认叠层无要求,可以下经济型订单。如果发现下不了可以发给我们客服同事查看原因。

客户(6***4A) 2024-11-19 13:41:29
0
smt 订单里面经济型无法选择之前已邮寄入库的元件吗
官方工作人员(后台回复) 2024-11-19 15:47:24

尊敬的客户您好!这边马上联系您给你查看。非常抱歉久等了。
