2021-11-10 09:44 24772 6

1. 什么是波峰焊治具?波峰焊治具有什么用?


2. 波峰焊治具的种类:

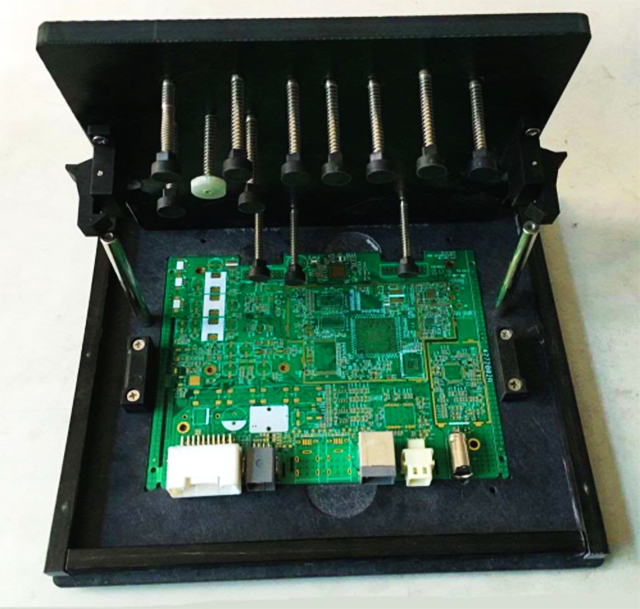

①玻纤板波峰焊单面治具

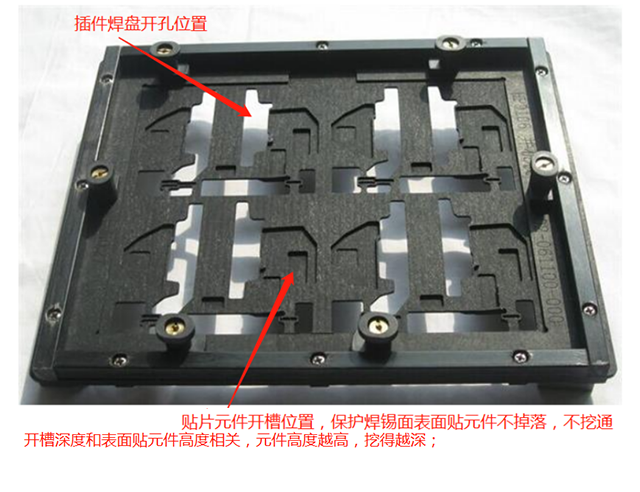

②合成石波峰焊双面治具

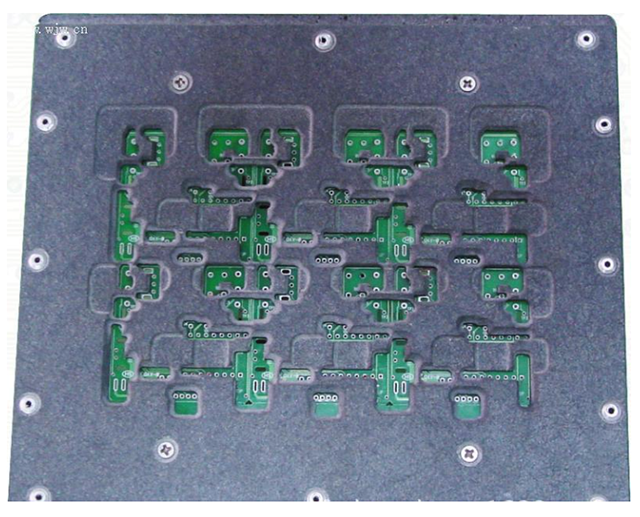

③波峰焊背面图(漏出来的都是要焊锡的插件管脚位)

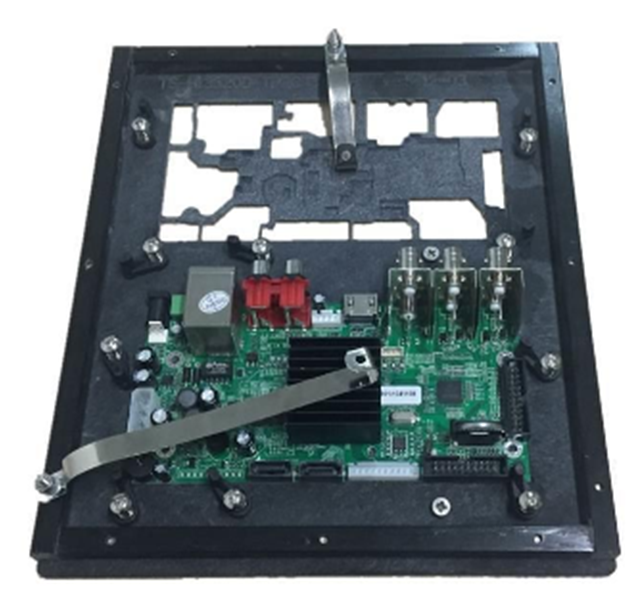

④带盖板的波峰焊治具

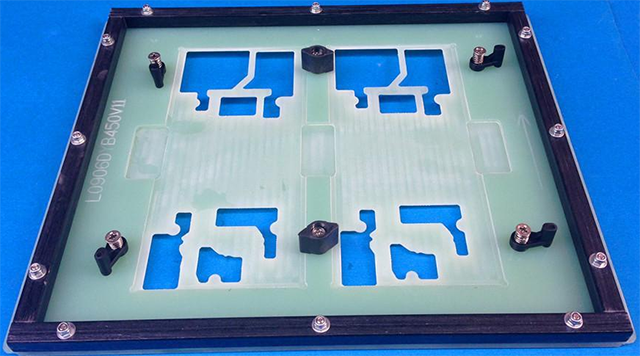

⑤带压条的波峰焊治具

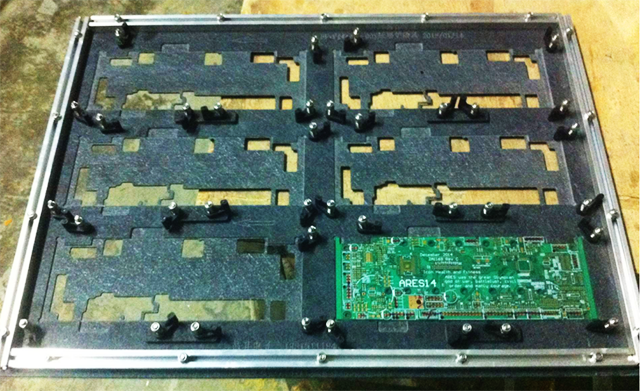

⑥拼版的波峰焊治具

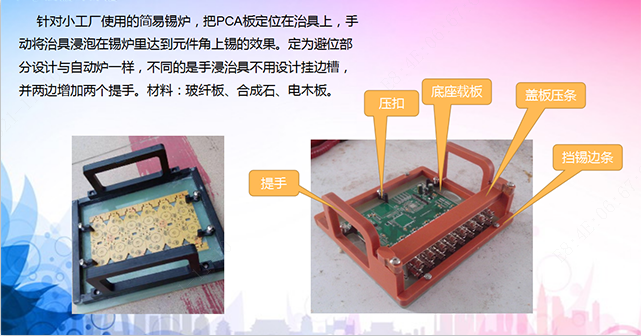

⑦手浸波峰焊治具

互动评论 6

注意:此留言仅作为嘉立创与客户日常交流之用,回复不是很及时,急切问题请联系我司工作人员处理!
登录注册 后才可以留言哦!
客户(2***1A) 2024-06-13 10:30:13
0
" 您好,做治具,插件和贴片器件之间的距离最少1mm。插件与插件的间距2-3MM,与贴片器件高度的关系不大哈!" 过炉治具 插件与插件的间距还有要求吗
客户(8***3S) 2023-04-25 14:49:47
0
波峰焊面如果有表贴器件,那这个标贴器件要距离插件焊盘多少比较好,跟流向有关吗
官方工作人员(5***51) 2023-04-26 14:42:25

标贴器件要距离插件焊盘1mm以上   跟流向没多大关系    插件脚距离贴片丝印1mm以上    这是极限距离了。

客户(1***1Y) 2022-11-24 08:29:26
0
请问这种手浸治具针对不同尺寸,不同布局的线路板都可以使用,还是只能一款型号使用?
官方工作人员(5***53) 2022-12-05 19:17:08

这种专门定制的治具只能同款线路板的SMT加工使用,无法支持多款板子用同一款定制的治具

客户(2***5A) 2022-09-19 09:46:06
0
插件和贴片器件以及插件和插件之间的间距最小要求多少,与贴片器件高度的关系是多少
官方工作人员(1***85) 2022-09-19 14:29:24

 您好,做治具,插件和贴片器件之间的距离最少1mm。插件与插件的间距2-3MM,与贴片器件高度的关系不大哈!

吴***(4***9G) 2022-04-04 13:30:10
0
手动加钢网,刷锡膏的可以吗这治具,期待了好久这种专用治具,终于上线了,完美!上周都准备画3D图,自制治具了
客户(6***6A) 2022-09-28 11:24:17
钢网和治具不一样
吴***(5***9A) 2021-12-20 09:23:46
0
150*200的波峰焊治具大概多少钱
官方工作人员(后台回复) 2021-12-20 11:49:05

您好,大概100元以内,具体还是要跟据工艺及要求来确定报价。稍后我司安排工作人员联系您沟通报价。
