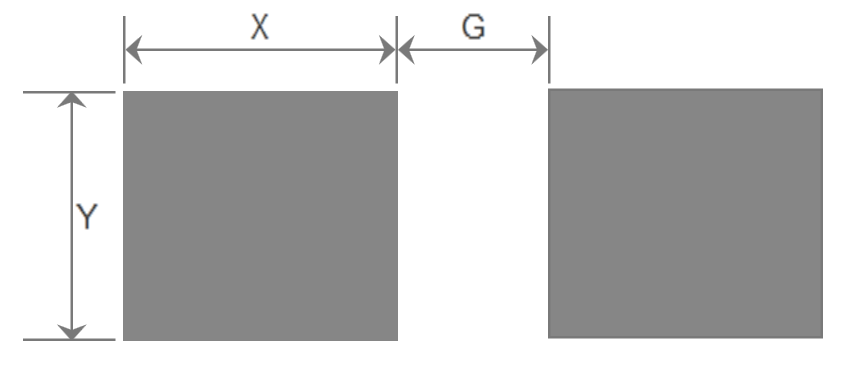

下面是嘉立创SMT贴片打样 对0402,0603,0805,1206 贴片电阻、电容焊盘尺寸要求, 如果设计不符合如下尺寸, 嘉立创SMT贴片打样无法保证焊接品质
| 封装名称 | X 最小 | X 最大 | Y 最小 | Y 最大 | G 最小 | G 最大 |
| 0402 | 0.55mm | 0.65mm | 0.55mm | 0.65mm | 0.35mm | 0.35mm |
| 0603 | 0.95mm | 1.05mm | 0.8mm | 0.9mm | 0.55mm | 0.55mm |
| 0805 | 1.35mm | 1.45mm | 1.15mm | 1.35mm | 0.6mm | 0.6mm |
| 1206 | 1.65mm | 1.75mm | 1.2mm | 1.35mm | 1.6mm | 1.6mm |
互动评论 6
登录
或
注册
后才可以留言哦！
无**(7***9A) 2024-11-20 21:24:06
0
立创支持0402以下的阻容封装SMT吗？
官方工作人员(后台回复)
2024-11-21 13:54:58
尊敬的客户您好！目前我们贴片可以支持0201的以及01005的阻容器件，您下单选择标准型就可以了，因为这些器件仅支持在标准型生产。
计***(2***8G) 2024-11-11 15:13:41
0
请问 pcb 0805焊盘 可以使用0603电阻吗
官方工作人员(后台回复)
2024-11-11 18:36:28
尊敬的客户您好！0805的焊盘不建议贴0603的电阻哦！这样会便移的产生虚焊等品质问题！
个***(5***9A) 2024-07-09 00:00:57
0
很迷惑，我发现立创官方0603电阻库文件，不符合此要求。可此文档说不保证焊接品质。官方0603电阻X为0.806，Y为0.864,G为0.7
官方工作人员(后台回复)
2024-07-10 14:03:21
尊敬的客户您好！系统上的文档资料是以前的仅做参考，建议都按器件手册里的资料来设计焊盘开窗。
客户(2***3K) 2024-04-15 17:45:05
0
| 封装名称 | X 最小 | X 最大 | Y 最小 | Y 最大 | G 最小 | G 最大 |
| 0402 | 0.55mm | 0.65mm | 0.55mm | 0.65mm | 0.35mm | 0.35mm |
段***(1***3R) 2022-03-02 15:19:44
0
可以贴0201的器件吗？
官方工作人员(1***79)
2022-03-16 12:08:19
您好，可以贴，选标准型
史***(4***8A) 2020-02-02 10:53:37
2
1206 y方向怎么只有1.2~1.35mm
官方工作人员()
2020-02-09 19:39:23
请系统左上角售后服务反馈
