我想问一下如何在PCB上开槽？
1***6A 1503 1

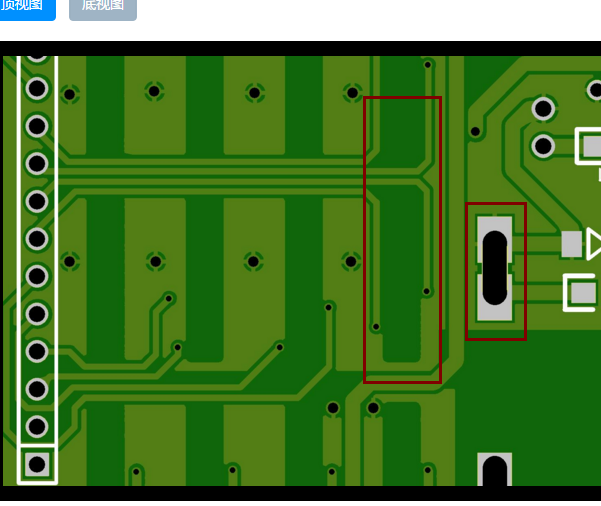

我绘制的一个板子，两个封装绘制方法一样，为啥一个可以开槽？另一个却没有开槽？ K2K$OFZ@LD@IZO%(0~L}UWT.png


点赞

互动评论 1

注意：此留言仅作为嘉立创与客户日常交流之用，回复不是很及时，急切问题请联系我司工作人员处理！

登录或注册后才可以留言哦！

官方工作人员(5***5G) 2020-06-22 17:25:59

0

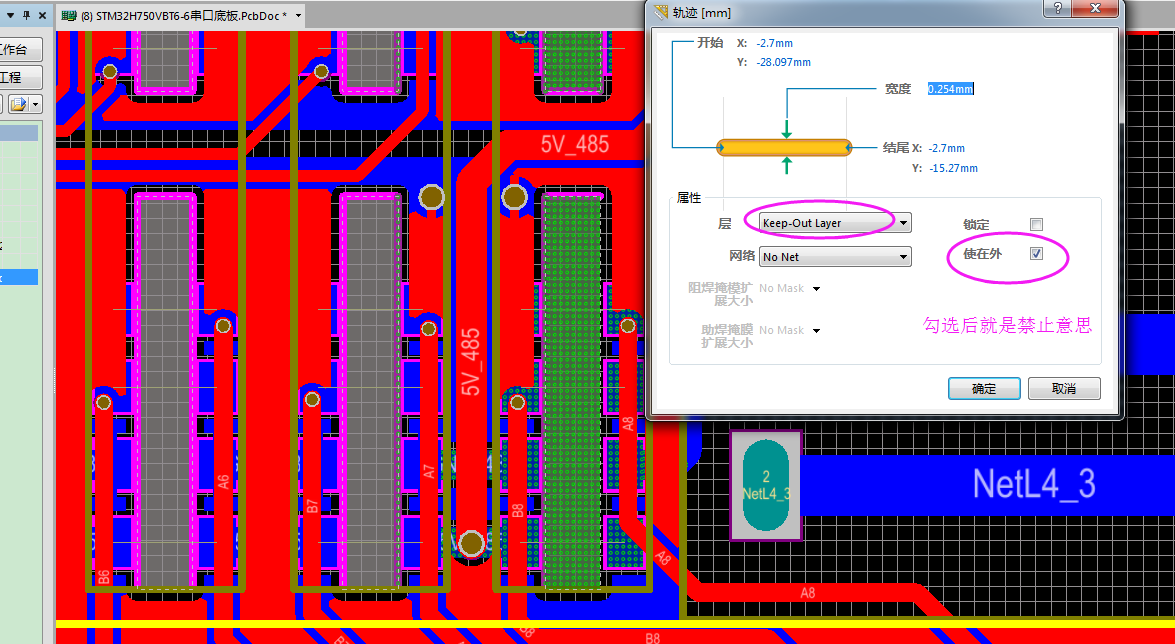

楼主，没开槽有二个问题。需要开槽的线不要勾选择KEEP-OUT（使在外），勾选择就禁止的意思。生成GERBER自检，你能发现没有您KEEP-OUT层画的元素。
问题二是，您的Board cutoutI 不可以做为槽使用，这个只能做为3D效果的参考。请打开连接了解！https://www.jlc.com/portal/server_guide_10142.html

刘**(1***6A) 2020-06-22 18:15:46

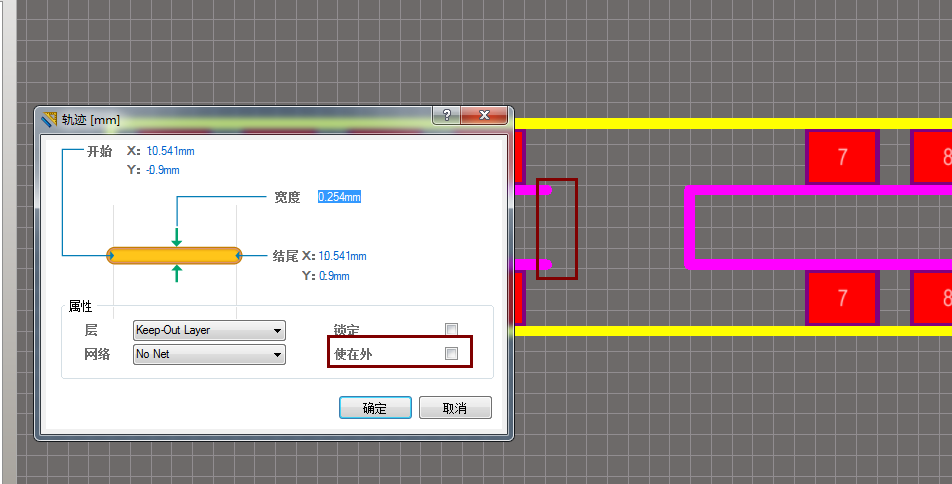

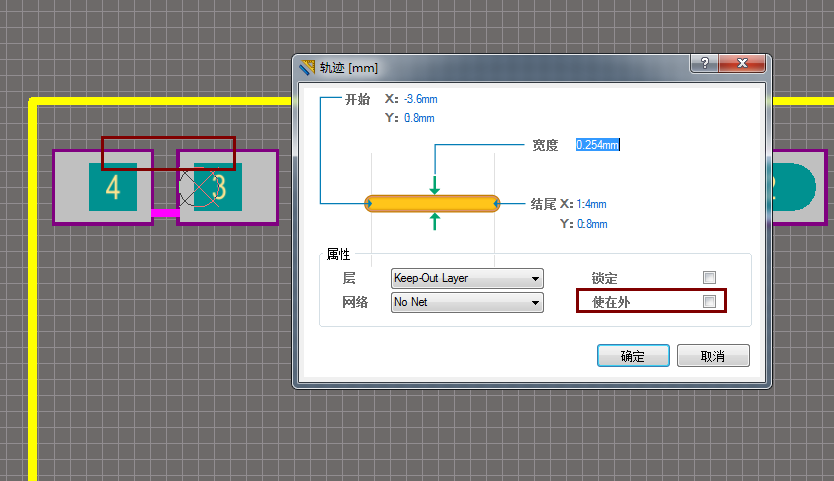

图1是我的文件中没有给开槽的封装，我检查我的封装所有的keepout层我都没有点“使在外”，然后图2是我PCB中给开槽的器件封装，它这个跟前面那个器件封装一样也没有点“使在外”，两个一样的画法出来的效果不一样。
