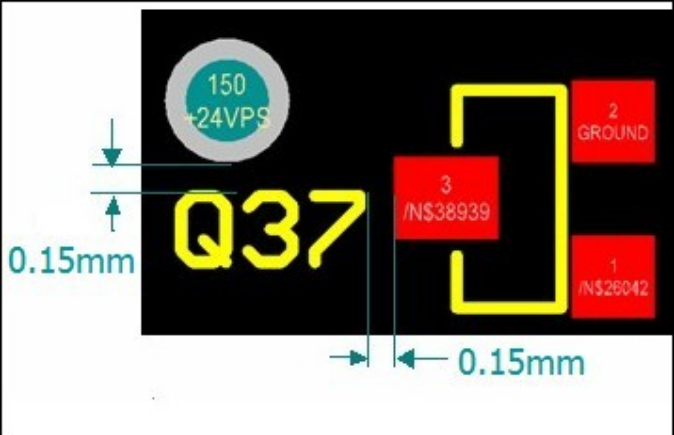

楼主,电路板中丝印字符(Silkscreen)线宽不能小于0.15 mm，字符高度不能小于1mm（实际测量，如下图参数），宽高比理想为1：6。如果小于本参数嘉立创工厂将不会对文件中的字符高度做大小调整，字宽小于0.15 mm以下将直接加宽至0.15mm加工。从而可能会因超出生产能力而导致字符严重不清楚情况发生。公司将不接受因设计不符合规则而导致字符不清楚的此类投诉。特此通知！此外，字符不允许上焊盘，字符距离焊盘需不小于0.15mm，字符间隙大于0.15mm，字符选用线性字体，不要使用填充型字体。
