2***7A 480 1

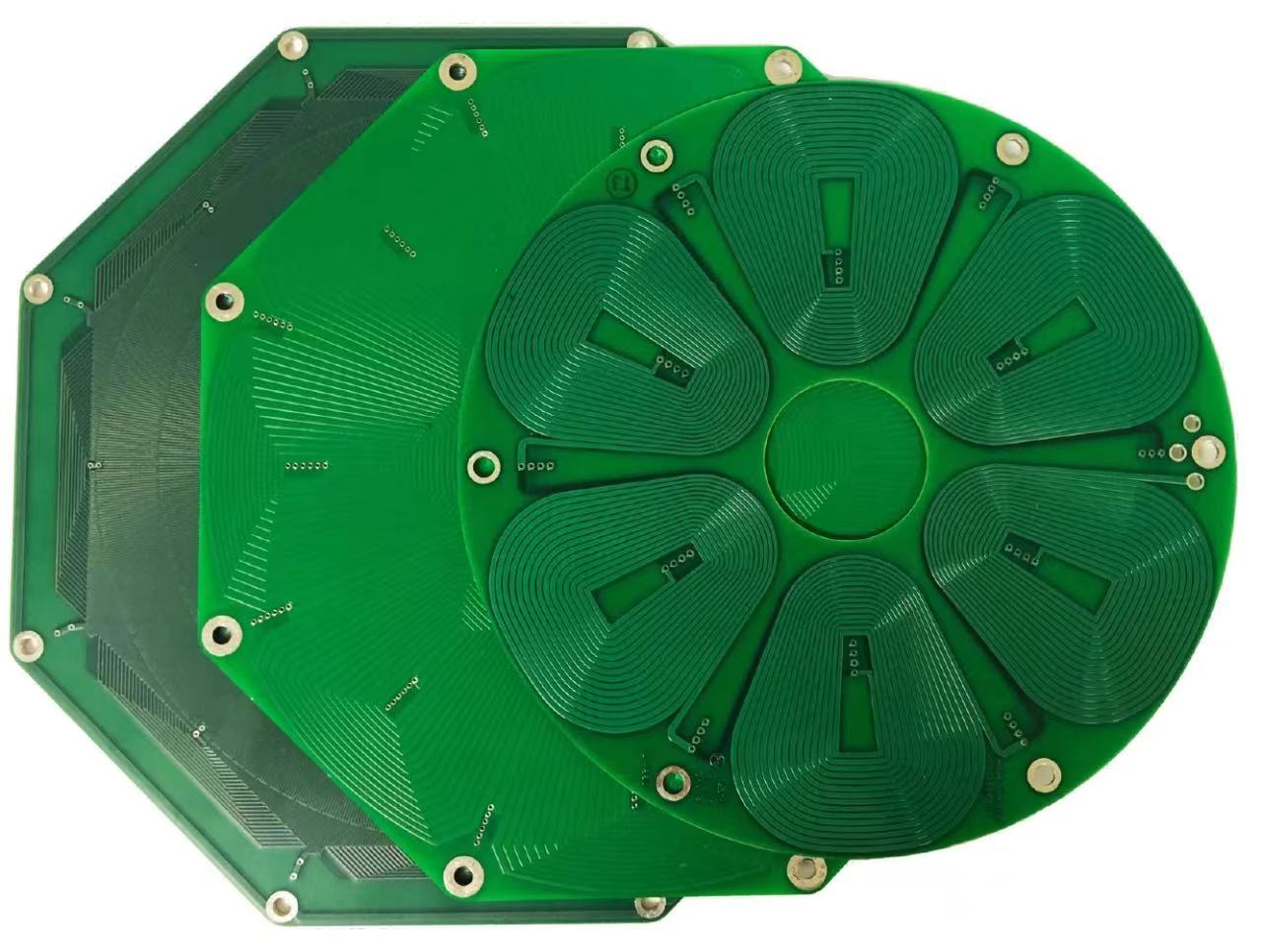

如下图，用PCB板设计电机内部定子，铜厚4盎司，小间距绕线，评估是不是可以打板

点赞

热门问答

PCB打样指导

互动评论 1

注意：此留言仅作为嘉立创与客户日常交流之用，回复不是很及时，急切问题请联系我司工作人员处理！

登录或注册后才可以留言哦！

官方工作人员(5***5G) 2024-07-30 17:39:42

0

您好，我们目前的双面板没有4OZ铜厚的，有3.5OZ和4.5OZ的，其对应的最小线宽线隙分别是：0.25/0.25mm，0.3/0.3mm。这个线圈板因为环线间药水流动不畅，如果有某个点粘连，测试发现不了（因为都是一个通路），建议线隙适当增加0.1mm，按0.4mm来设计，谢谢！
