FPC设计与硬板相同，区别在于FPC比较柔软，不方便组装及焊接，需要在局部增加一些钢性的补强，但各大EDA软件都没有专用的补强层，导致设计出来的资料五花八门，有的用CAD来设计补强，有的用图片标示，有的在GEREBER中标示，板厂工程师很容易遗漏或搞错面像，导致板子不能用。为解决这个行业痛点，嘉立创EDA专业版2.0版本，支持了FPC板补强区域设计功能，可直接将补强区域放置到您需要进行补强的位置，无需再另外制作CAD或在GERBER等图纸中进行标注，快速提升了设计效率，使用说明如下：

• 在PCB页面的顶部菜单中点击放置菜单，即可找到FPC补强板选项

• 在放置时，我们会为您在图层管理器中自动切换PCB类型到FPC软板，打开补强专属的两个图层，用以生成Gerber生产文件

• 我们提供了三种快捷的放置方式，以方便您快速进行放置

• 也支持导入DXF之后，通过右键菜单中转为补强板

• 在放置之后，选中补强板，在属性面板设置它的材质（PI、钢片、3M双面胶、电磁屏蔽膜）、厚度/型号，这样在下单后工程人员就可以根据您设置的选项自动进行计价和生产。

如有需要补强也可以开孔挖槽

到这里，放置补强板的流程就完成了，您在经过DRC之后可以选择一键下单/导出Gerber，补强的信息会自动添加到Gerber中，进入嘉立创官网即可对FPC软板进行下单。

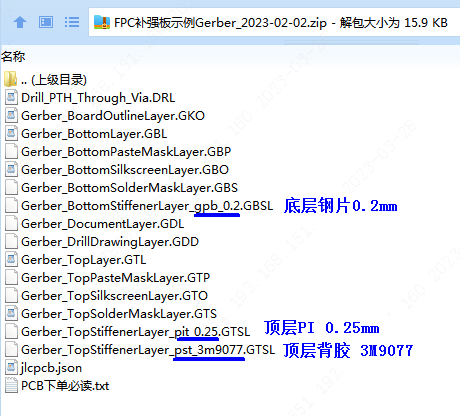

输出的GERBER资料效果如下：

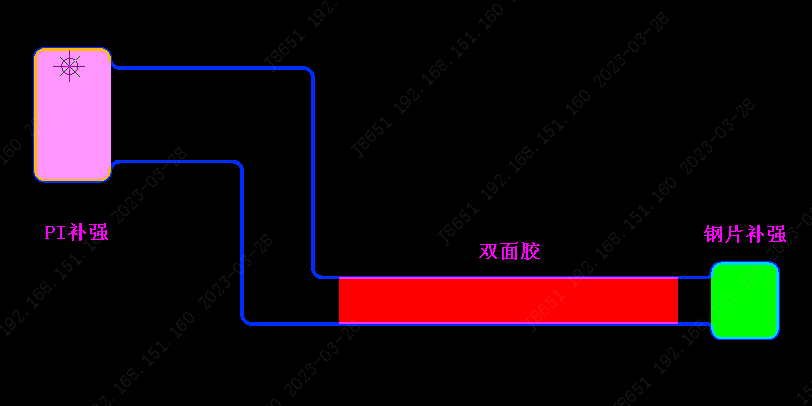

补强层GERBER图形如下：

FPC软板下单

1、完成FPC加强板绘制后，导出Gerber或者一键下单

2、下单页面，板材类型选择FPC软板

3、FPC设计软件选择“嘉立创EDA专业版设计”，不用填写补强方式，还可享受嘉立创EDA设计优惠

4、填完其他参数后提交订单即可。

EDA设计FPC工程案例：

（1）触摸按钮工程链接

（2）无线充电接收工程链接

（3）RGB灯条工程链接

（4）排线工程链接（PI+钢片+3M胶+FR4)

（6）排线带电磁膜工程链接

设计中有任何问题，您可以加入FPC微信交流群进行交流
