技术指导：AD中画Board cutout不能开槽
2019-07-06 17:51 73971 19

这个问题在PCB打样设计中反反复复有提到过，Board cutout不可以作为成形用，

此项只能用作3D效果绝对参照图，不能被转出GERBER元素来作外形加工的。Layout布

线需要挖孔挖槽的请一定同您板框线一个层，用实线在KEEP-OUT层或者机械1层画出形状！

案例图1

案例图2

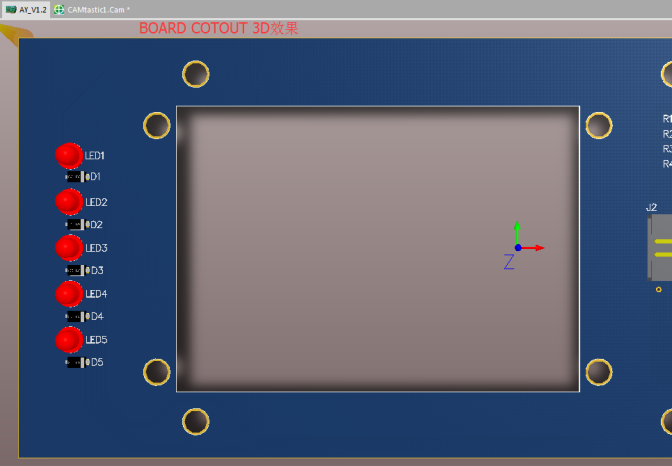

Board cutout 3D效果

案例图3

生成GERBER文件Board cutout形状丢失！

上图三个问题

1. 外形（板框线)在线路层画线（Mufti-Layer）（灰色）

2. 板内槽线用的是字符层画线（Top Overlay）（黄色）

3. BOARD COTOUT在3D效果里看到槽（误导）

以上三种情况都不可以示为成形用，请一定规范好您的设计按软件规则，用实线在KEEP-OUT层或者机械1层画出形状！

互动评论 19

注意：此留言仅作为嘉立创与客户日常交流之用，回复不是很及时，急切问题请联系我司工作人员处理！

登录或注册后才可以留言哦！

晶***(5***3K) 2024-11-21 11:11:02

0

嗯，看到回复了

晶***(5***3K) 2024-11-21 11:06:48

0

这个在安装时定位非常重要

晶***(5***3K) 2024-11-21 11:05:25

0

再请教一个问题，如果外框与安装孔都勾选“使在外”，这样可以做吗？是不是在预览图中就可以显现安装孔了。最理想的我还是愿意跟先前一样能看到安装孔

官方工作人员(后台回复) 2024-11-21 11:07:39

您好！这种默认软件是不能输出的，需要人工解锁才可以的，建议您自行设计时不要勾选“使在外"，谢谢！

晶***(5***3K) 2024-11-21 10:48:13

0

好的，看到了，只要不影响加工就行。

客户(8***3A) 2023-12-23 16:28:25

0

那怎么挖阿？

官方工作人员(5***26) 2023-12-25 09:00:22

用实体线画在唯一外形层上就可以了。

客户(4***4A) 2023-08-01 16:06:46

0

pcb外框是机械1层中间挖槽是keep out层打板时可以正常挖槽吗？

官方工作人员(5***26) 2023-08-01 16:45:14

您好，槽孔与外形不在同一层的，是不能挖出槽孔的，要挖的槽孔需要跟板子外框放在同一层才能挖出槽的，谢谢！

客户(8***4A) 2022-12-30 15:55:38

0

pcb外框是keep-out层。元器件的封装槽也是keep-out层。当打样的时候板子做出来元器件的封装这没开槽开出来是什么情况

官方工作人员(5***26) 2022-12-30 16:25:48

您好，这个需要查看这个漏开的槽孔是否有keepout勾选转不出来的情况，请参考下单前技术员必看：https://www.jlc.com/portal/server_guide_112.html底下的案例分析3

客户(7***4A) 2022-12-01 15:42:08

0

您好！是不是不能用两个封闭图形重叠来切割一些特殊的图形。

官方工作人员(5***26) 2022-12-01 16:59:36

您好，叠加后请把不需要线条删除，避免误判槽孔外形，参考https://www.jlc.com/portal/server_guide_28563.html

客户(3***9A) 2022-06-14 09:11:26

0

我们一般用M1层作外形，KP层只做用于布线禁止用，看了官方的答复，还是没有看懂这些孔至底要怎么画

官方工作人员(5***26) 2022-06-14 10:14:01

您好，这个文档说明的是boardout这种虚拟的槽孔做不出来的，需要用实体线画出来并且跟板子唯一的外形放在同一层，并能有效输出来才可以锣出槽孔的。

客户(8***3A) 2022-04-26 10:42:13

0

你好，开槽能开多宽的?

官方工作人员(5***26) 2022-04-26 10:58:50

您好，最小的槽孔是1MM宽的，下单前技术员必看：https://www.sz-jlc.com/portal/server_guide_112.html。谢谢！
