主界面

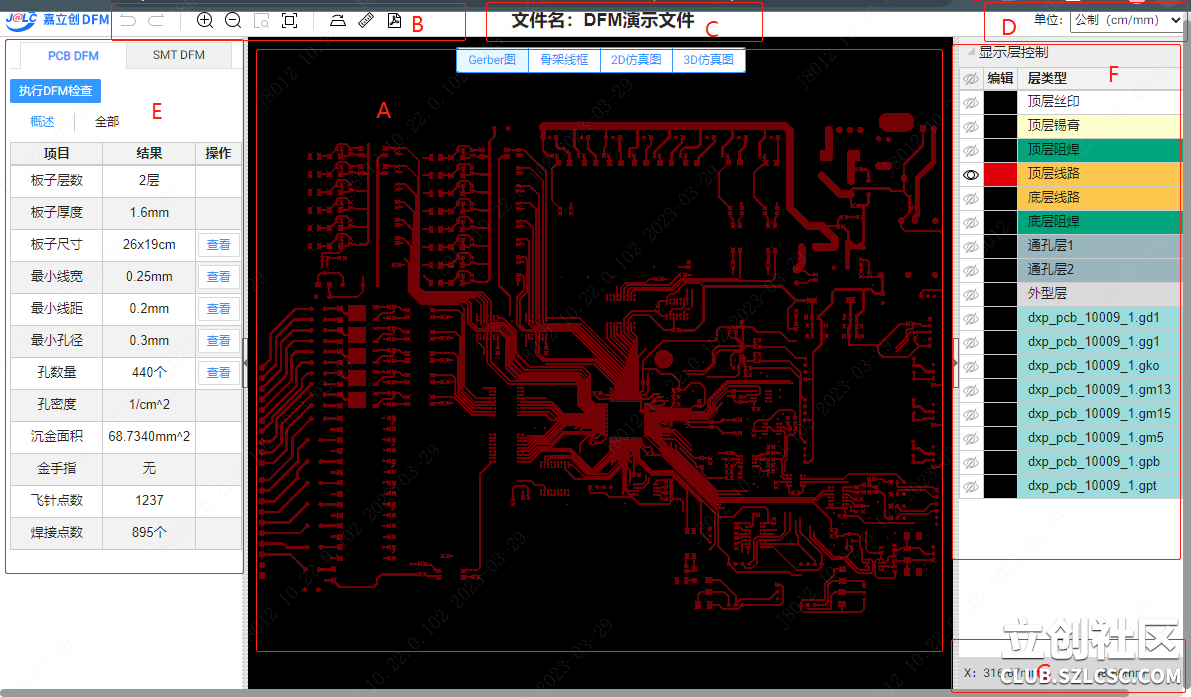

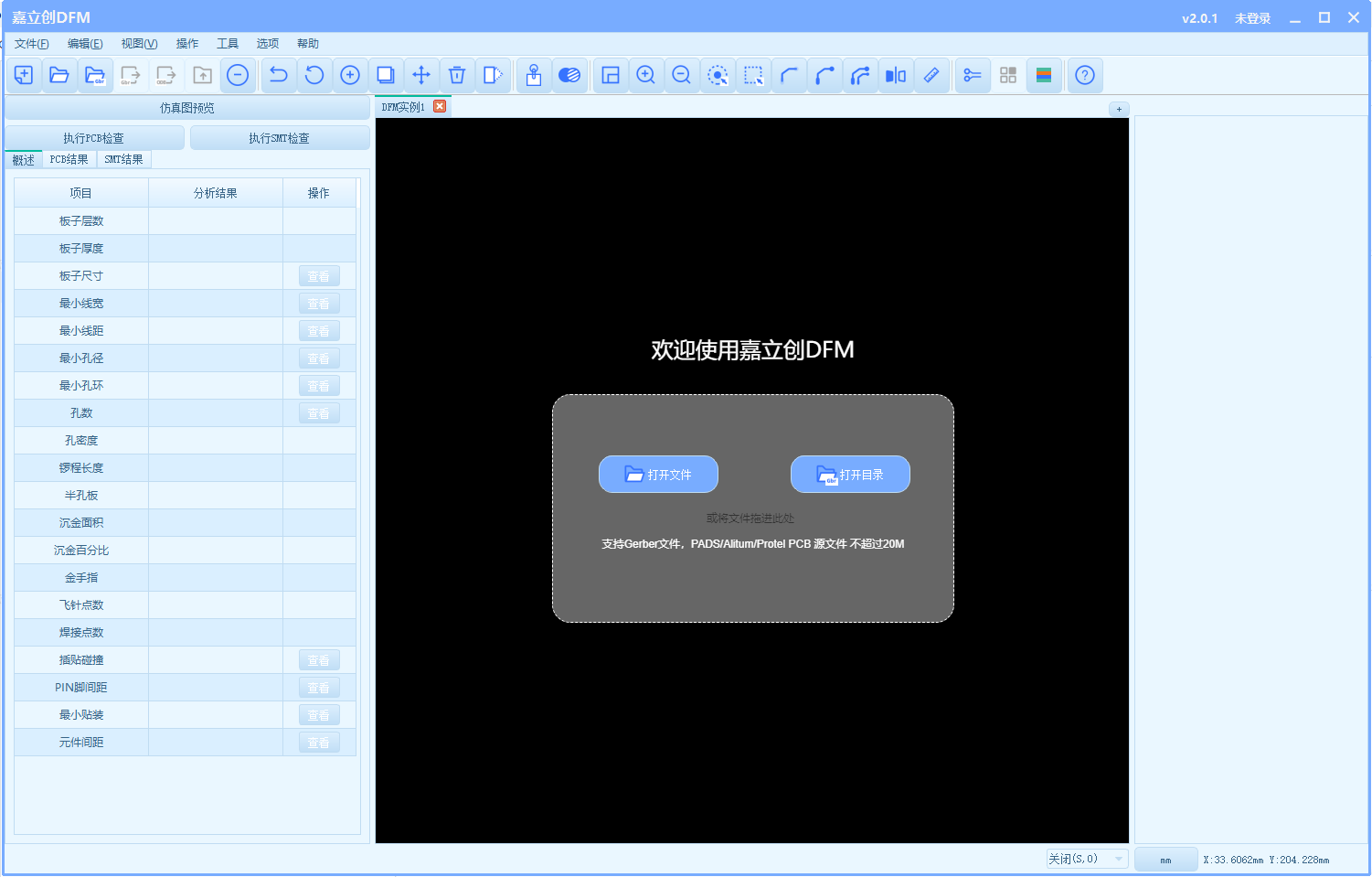

主界面如下图所示，按界面结构布局，它分为以下几大块：

• 【菜单栏】
• 【工具栏】工具栏基本上都是菜单栏中各菜单项的另一种触发方式
• 【左侧面板】提供DFM分析，及结果汇总相关的功能。
• 【右侧面板】提供图层的控制项
• 【主图形区域】显示PCB图形
• 【底部状态栏】显示一些相关数据的状态。

打开文件方式

打开文件目前分2种类型

• Gerber文件目录
• 文件，文件又分两种
• Gerber文件压缩包，压缩包里面有多个文件时，默认是一套Gerber文件，程序会自动解压并导入。
• PCB原文件（也可以压缩，但只能压缩一个），只认后缀名：PcbDoc 或者 PCB，程序会自动转换Gerber并自动导入。
• 打开的方式也分2种
• 菜单 【文件】->【打开】或者【打开Gerber目录】，请注意上面的规则。
• 直接拖拽到界面上，程序会自动按上面的规则检测，并以适当的方式打开。

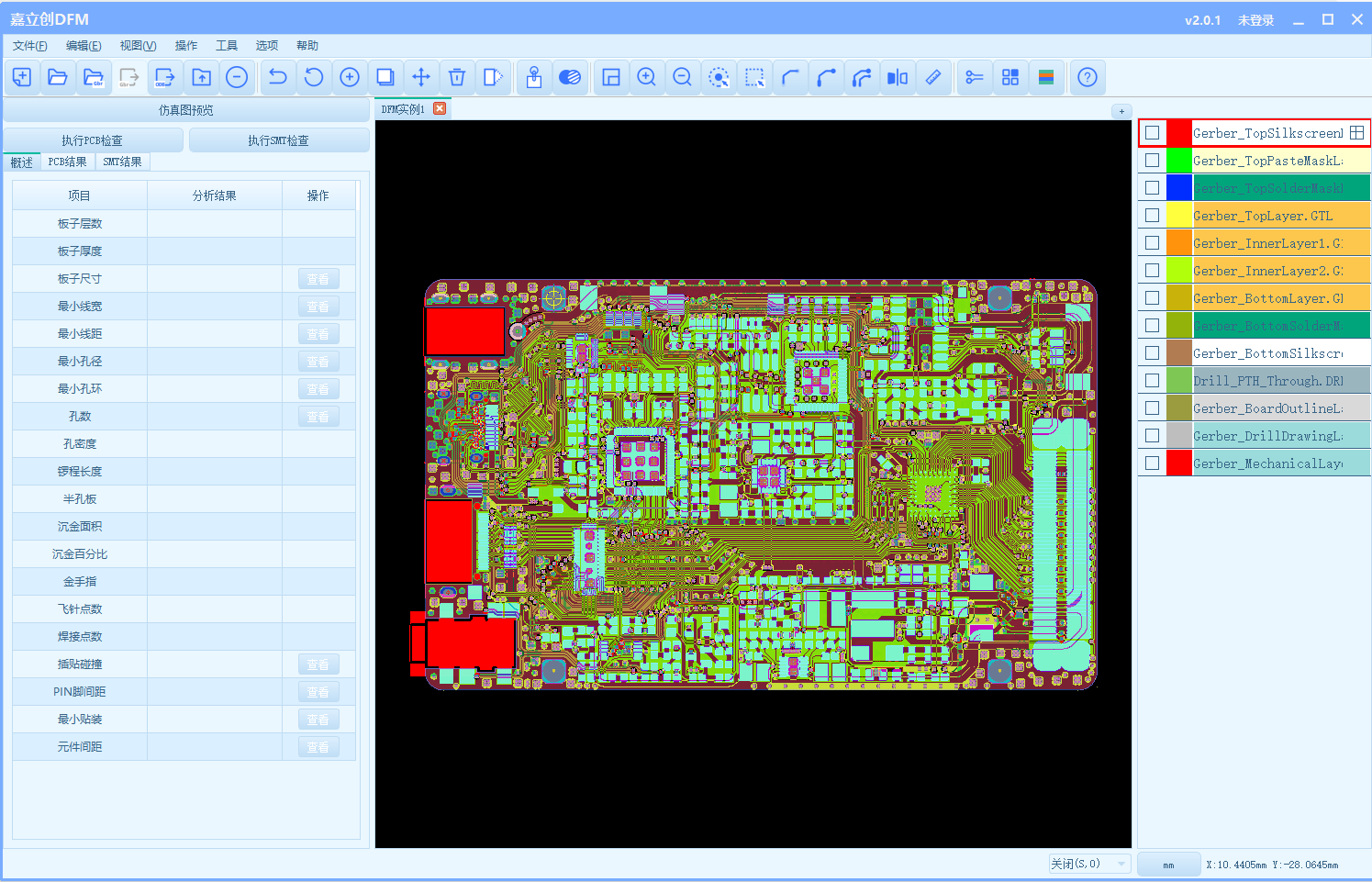

• 下图是我们直接把Gerber文件目录拖指打开后的效果

左侧面板

这里也要分开计一下

功能按钮区

如下图这里包含了3个主要的功能按钮

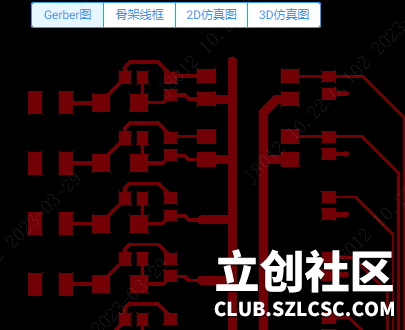

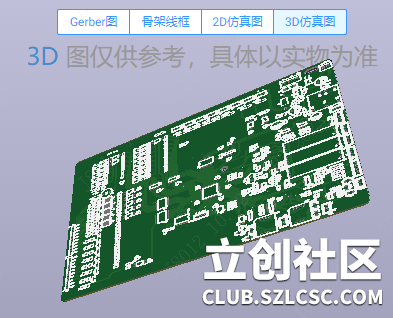

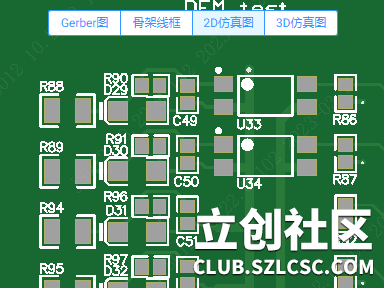

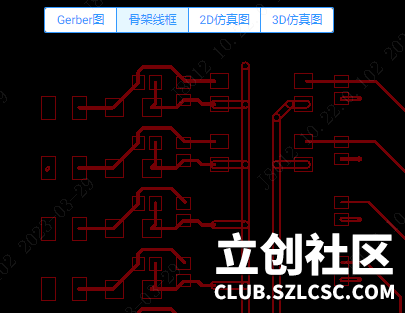

• 【仿真图预览】如查加载了Gerber文件，可以直接预览仿真图（备注：仿真图的预览是否正常取决于层排序是否正确，是否对齐等相关因素）
• 【执行PCB检查】PCB层面的DFM分析，它包含线路，阻焊，丝印，钻孔。
• 【执行SMT检查】元件装配层面的DFM分析，这个功能有些特殊，有以下注意事项：
• 需要联网登录用户帐户，以便于在线自动BOM匹配。
• 如果是登录成功的话，会单独打开一个SMT的DFM界面。

分析结果汇总区

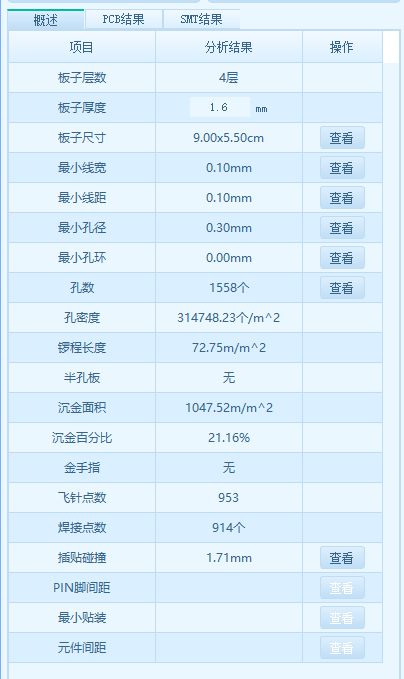

分析结构汇总区，如下图所示，按内容公类一共划分为3类型：

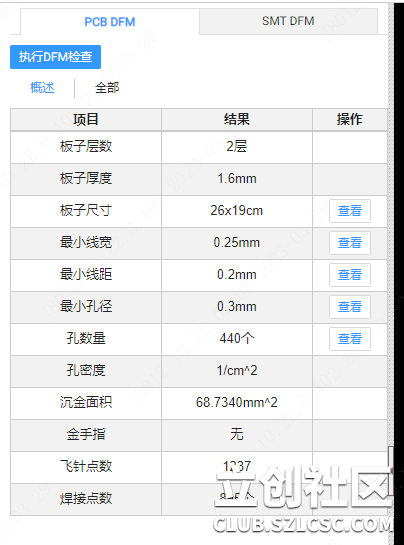

• 【概述】这里主要是把直接影响PCB生产报价的数据提取出来，特别适合采购等商务相关的角色用户查看。

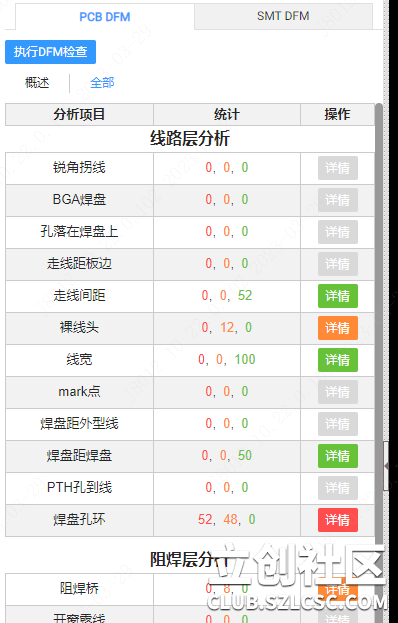

• 【PCB结果】是与PCB相关的各详细的DFM检测项，相对比较枯燥的数据检测，适合技术人员查看。
• 【SMT结果】针对SMT的DFM检测项。

右侧面板

右侧就是显示Gerber图层的，如下图所示（注意：只有打开Gerber文件才能看到）。

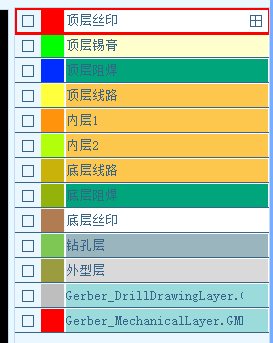

如果能识别到有效板层，默认是给了通用的层名称，比如【顶层线路】这样的字眼。

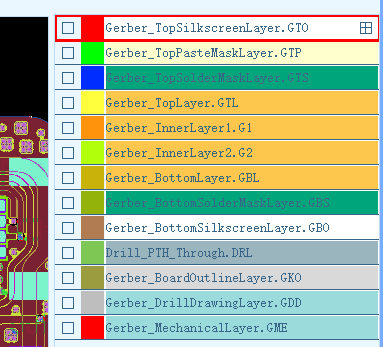

你如果可以显示原始文件名，层列表上右键菜单，选择【显示原始文件名】

如下，就会显示原始的文件名，可能有的用户更习惯这样

底层状态栏

根据用户不同的操作，适时显示一些状态，有的是提示性质的内容。
