前言

为什么要有钻孔格式调整这个功能？

钻孔层格式一般是指Excellon2格式的CNC文件，目前市面上使用的绝大多数EDA软件，输出钻孔层，都是输出的Excellon2格式，但是这些EDA对Excellon2格式规范遵守的不够充分，缺少了很多关键参数，比如：

1）：没有指定坐标单位

2）：没有指定导零模式（为了节省坐标位数，要么是前面的零节省，要么后面的零节省，因此需要知道导零模式）

3）：没有指出小数点前后数字位数（坐标中是没有小数的，要靠指定小数点前后位数来约定小数点的位置）

这种情况还很普遍，包括一些大EDA厂商都是这个样子，DFM在解析钻孔文件，只能靠经验去猜测推导钻孔的格式，按嘉立创DFM的测试结果，99%的资料能准确猜出钻孔的格式。

但在一些极端的情况下，会猜测出错，这个时候只能靠人工干扰操作来修正了，也就是本文的【钻孔层格式调整】的功能。

钻孔层格式不对会怎么样？

正确的孔格式

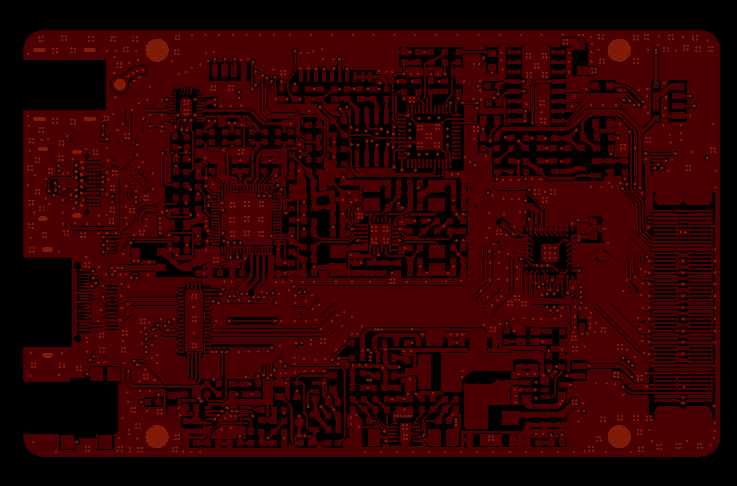

几乎所有的孔在线路都对应的有一个盘（即可以是焊盘，也可以是过孔的盘），孔中心与盘中心对齐，如下图所示就是孔格式正确的良好的对齐效果。

错误的孔格式

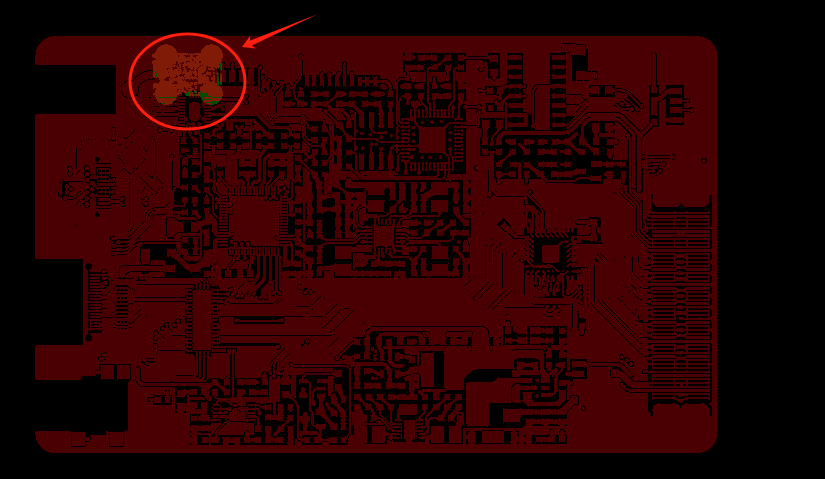

如下图，因为钻孔的坐标格式没有正确识别，导致解析后的所有钻孔都缩在一起（有的是放大超过实际板子很多倍）。

人工调整钻孔格式

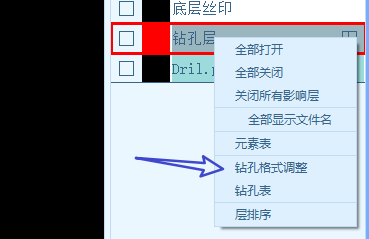

调整钻孔格式，在层列表控件，鼠标在钻孔层上右键弹出菜单，选择【钻孔格式调整】

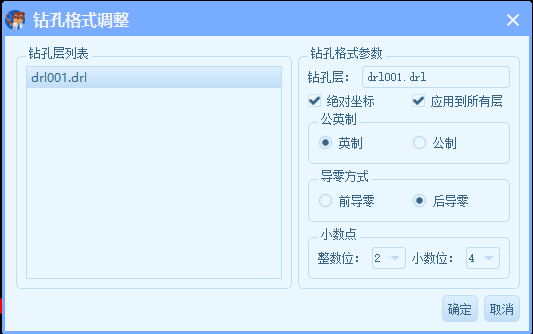

点击【钻孔层格式】后，会打开如下窗口，下面做一些简要的说明，关于钻孔格式，我们后面细讲，先讲一下这里怎么操作。

本图案例正确的钻孔格式是：绝对坐标＋后导零＋小数点2：4＋英制，按此设置

【应用到所有层】，如果有多个钻孔层，点击此项勾选，那么当前对话框中设置的参数会应到所有的钻孔层。

最后点击【确认】，程序会以您设置的格式重新加载钻孔数据。

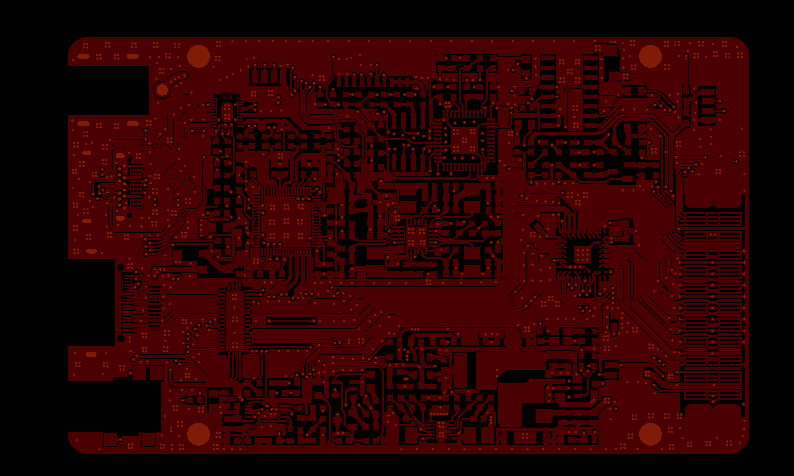

【确认】之后，稍等片刻，就会得到正确的钻孔图层。

备注：小技巧，你也可以试着故意搞一些错误，看看不同的参数对钻孔读取有什么影响。

Excellon2格式小讲

影响Exellon2格式的有几个关键数据，下面我们分开讲一下

绝对坐标|相对坐标

1）：绝对坐标，表示每一行钻孔坐标，表示孔的实际坐标值。

2）：相对坐标，表示每一行钻孔的坐标，只是基于上一个孔的坐标的偏移值。

；钻孔格式片段
T01  ; 表示刀具
X00572700Y-04532700   ；表示钻孔坐标，下同
X02151800Y-00240886
X00728900Y-04252200

前导零|后导零

这个参数是指的钻孔的坐标前后0的状态。

先说说【小数点位置】的情况，详见下面的钻孔片段，每个坐标都是没有小数点的，难道是整数？当然不是，只是小数字被省略了，【小数点3：5】决定了小数点的位置，表示整数位数字是3，小数位数字是5，比如当坐标是 -04532700 时，那么它的实际值是 -045.32700，也即是 -45.327。

【前导零】表示坐标值后面的零可以省略，比如 X00572700，可以写成 X005727

【后导零】表示坐标值前面的零可以省略，比如 X00572700，可以写成 X572700

备注：下面的钻孔片段中演示的是前后都导零。

注意：问题来了，我们看到格式调整对话框中导零方式是一个互斥选择（要么选前导零，要么选后导零），如果前后都导零，那么办？这个时候，我们选择后导零就行了。

延伸问题：如果前后都不导零怎么办？答案是：这种情况永远不会出现（除非有人使坏）。

；钻孔格式片段，这个片段，表示前后都导零
T01  ; 表示刀具
X00572700Y-04532700   ；表示钻孔坐标，下同
X02151800Y-00240886
X00728900Y-04252200

小数点位置

见上面的【前导零|后导零】介绍

单位

英制：表示英寸

公制：表示毫米

如果你的小数点格式都对了，但是大小对不上，不妨试着改一下单位。

完整的钻孔片断

大部分的EDA输出的Excellon2文件，规范都是遵守的不够完整，上面几个重要的信息都不完善。

下面的给一个完整的钻孔片断，是由嘉立创EDA输出的，格式是比较完整的

; 开头的行表示注释信息，会自动被钻孔机忽略

;TYPE=PLATED
;Layer: PTH_Through
;EasyEDA Pro v2.1.63, 2024-05-28 11:49:57
;Gerber Generator version 0.3
M48
METRIC,LZ,000.00000    ; 表示公制，前导零（实际上是前后都导零），小数点3:5
;Hole size 1 = 0.30000 METRIC
T01C0.30000  ; T01表示第一把刀，直径0.3mm
;Hole size 2 = 0.40000 METRIC
T02C0.40000
;Hole size 3 = 0.59995 METRIC
T03C0.59995
;Hole size 4 = 0.60000 METRIC
T04C0.60000
;Hole size 5 = 0.64999 METRIC
T05C0.64999
;Hole size 6 = 1.50002 METRIC
T06C1.50002
;Hole size 7 = 3.00000 METRIC
T07C3.00000
%
G05
G90
T01  ; 取第一把刀，下同
X00572700Y-04532700   ; 钻孔
X02151800Y-00240886
X00728900Y-04252200
X00546900Y-04493845
X02756231Y-04004815
T02
X-00975841Y-01685003
X-00975830Y-01765013
T03
X-00820570Y-00888517G85X-00920570Y-00888517
X-01470556Y-00888517G85X-01570556Y-00888517
T04
X-01504826Y-01275994G85X-01444824Y-01275994
X-01504826Y-02173981G85X-01444824Y-02173981
T05
X-01378748Y-03937208G85X-01453749Y-03937208
X-01378748Y-02571196G85X-01453749Y-02571196
T06
X-00480680Y-00443509
T07
X05971100Y00000000
X05971100Y-04992000
X00000000Y-04992000
X00000000Y00000000
M30

至此全文结束！
