问题背景

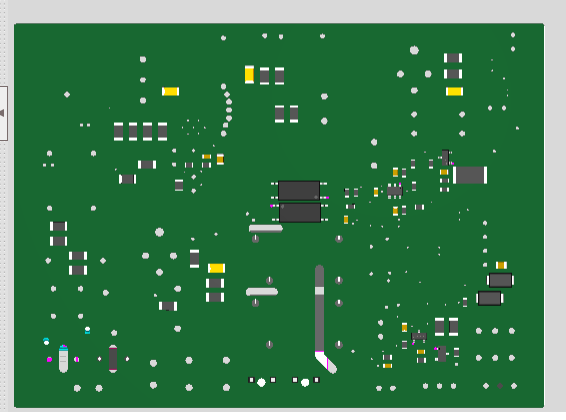

嘉立创DFM自发布以来，支持酷炫的2D/3D仿真效果图，但同时也经常给我们来了一些烦恼，就是一旦看不到仿真图就心发慌，如下图所示。

造成这种情况的原因有很多，本章要介绍的就是基于原稿底层Gerber文件镜像造成了下图所示的问题。

看不到线路焊盘丝印，给SMT的BOM匹配带来很大困扰。

什么是底层镜像？

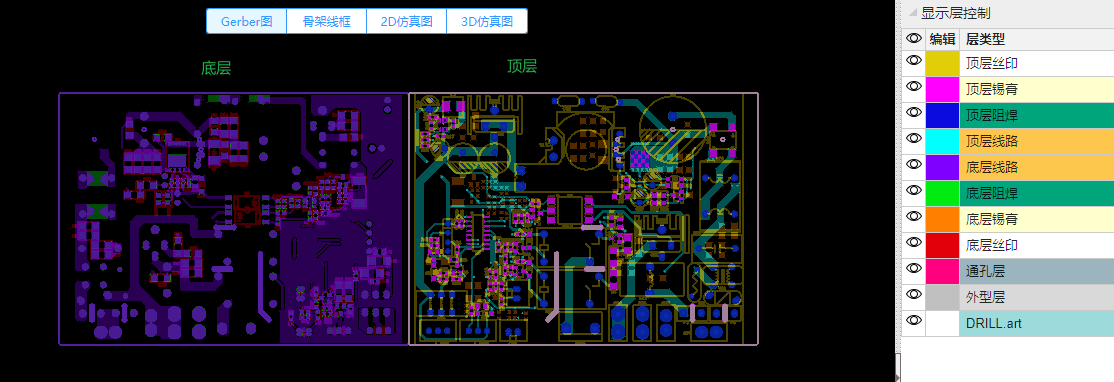

如下图，我们切换到 【Gerber图】模式看图，会发现顶层和底层，下图存在下面问题：

• 底层被镜像了。
• 镜你导致的底层没有同顶层对齐。

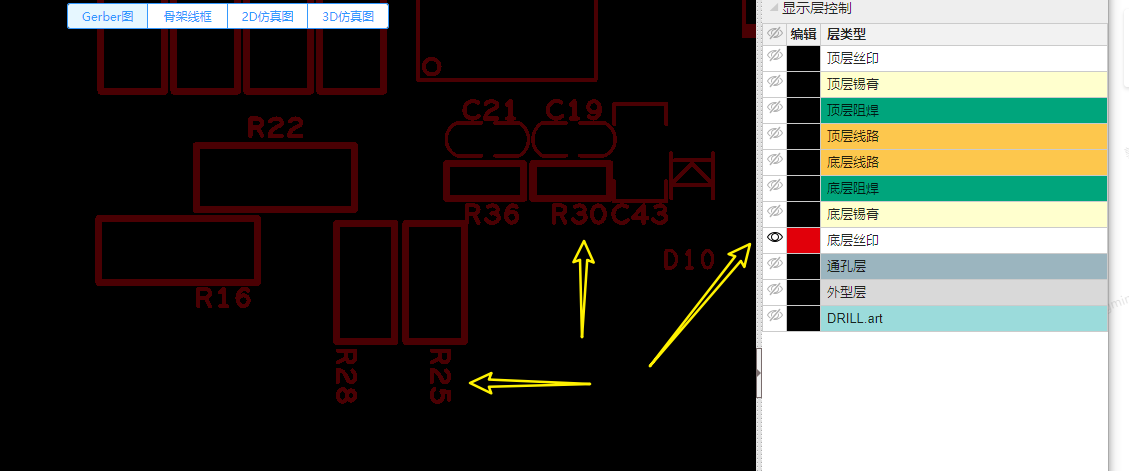

底层镜像之后，从屏幕上看到的底层字符都是正的，如下图，这样看到的效果，就说明底层被镜像了。

底层镜像只是对人工查看友好，但是对程序分析是不友好的。

不镜像正常的原稿 Gerber 应该是什么样的

正常的应该符合下面的条件

• 所有的层都是对齐的
• 肉眼视角看屏幕上底层的文字都是反的

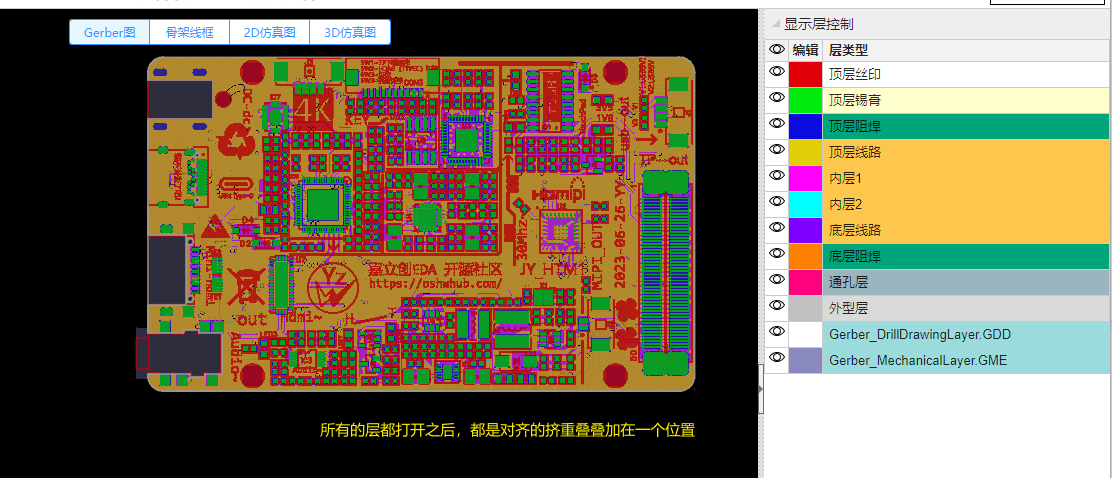

如下图效果

用户不知道会镜像？

EDA软件画好板子后，默认输出都是底层不镜像的，但有一部分EDA支持输出Gerber时选择底层镜像（而且有一小部分用户就爱这么干），如果是人工处理资料，这么干也所谓，人工都能查看，并能以正确的方式生产做板。

但是我们不建议这么干，因为这种操作对于程序非常不友好，不光是本文的仿真图问题，还有DFM完全没法分析（镜象就意味着顶底层肯定无法对齐，就不可能进行正常的DFM分析）。

如下图是 AD 在输出Gerber时支持的Mirror选项，这个一定不要勾选。
