Allegro是Cadence推出的PCB设计布线工具，适合设计高端复杂精密板，人性化的设置可以自定义和编辑流程。

1.对电气连接、敷铜等检查无误后，设置文件夹保存输出的GERBER和钻孔文件

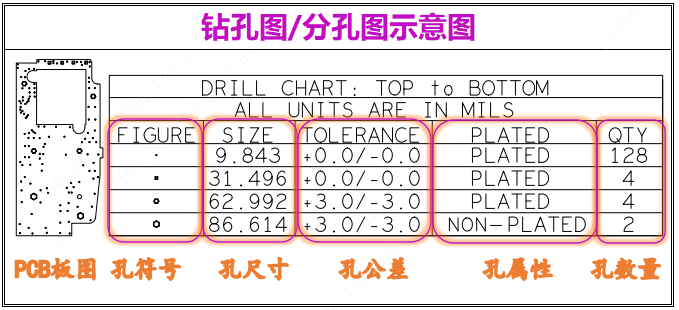

2.放置钻孔图到板外（若放置后没有显示符号的，请选择NC－Drill Customization...点选Auto generate symbols生成）

3.输出钻孔文件（注意：有椭圆形槽孔的，需要单独输出文件）

4.在层菜单中查看各层次的构成元素，并记录好，以便后面输出GERBER选择各层图案输出

5.设置输出GERBER格式为RS-274X（其它参数按软件默认参数即可）

6.对照层菜单中查看的图案，把需要的层次及各层的元素输出GERBER（注意：A 处不能为0，可以为6mil或其它正数值）

■ 案例1：Allegro输出gerber后没有外框和分孔图

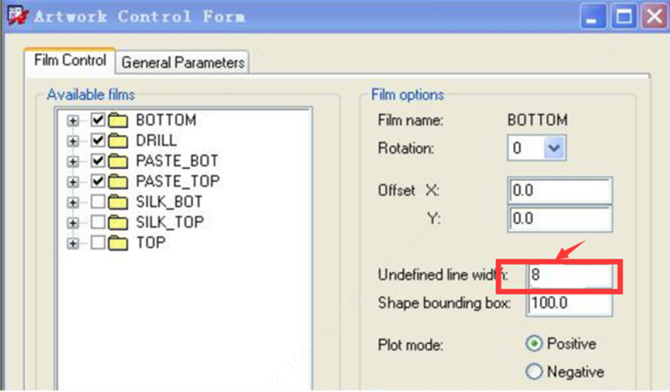

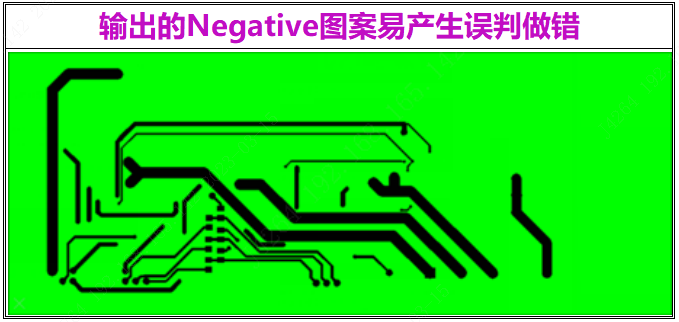

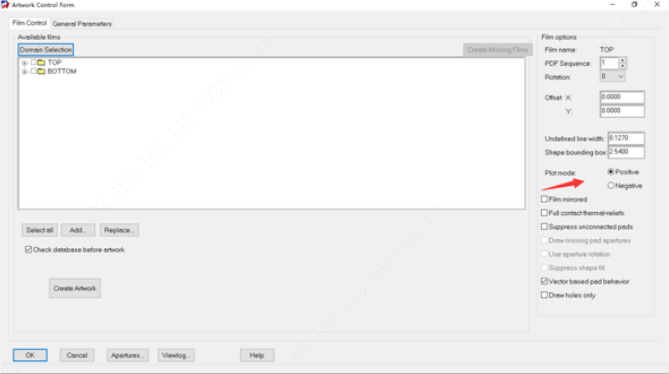

解决方案： 请在"Undefined line width" 请填上合适的线宽，不要把线宽设为0。另外，Plot mode也不要选择"Negative"，

以避免误判，应该选择"Positive"正片输出。

■ 案例2：Allegro输出的DRL钻孔中只有圆形孔，漏了长条形的椭圆形孔

解决方案： Allegro的长条形孔，drl钻孔文件是不能导出的，只能通过rou槽孔文件导出

■ 案例3：Allegro输出的DRL钻孔中没有孔径大小

解决方案： 在输出钻孔文件(drl或rou)前选择NC Parameters..，然后勾选Enhanced Excellon format
