小嘉扫雷:PADS设计不规范引起的常见错误点
2023-11-11 00:00 14156 5

工程设计是一件着重细致与严谨的工作,对于产品的需求分析、设计规范、功能验证都需要从多方面来考虑,以期用最小的工作量来完成最佳的产品。

"工欲善其事,必先利其器",就PCB设计而言,强烈建议在设计前了解PCB厂商的制作工艺技术要求,同时了解PCB设计软件的规则,以达到最佳设计。


■ 钻孔篇

1)在"设置"-"层设置"中勾选了"支持单面板",导致设计的所有有铜孔输出后变成无铜孔,引起开路

2)在"过孔特性"菜单中把导通过孔设计为"半导通"的盲埋孔属性,导致设计这些孔不能常规输出,从而漏孔,引起开路

3)设计在"封装"中的线圈孔不能输出GERBER,请在PCB文件中画好:建议用焊盘孔或是2D画线圈在Drill Drawing层

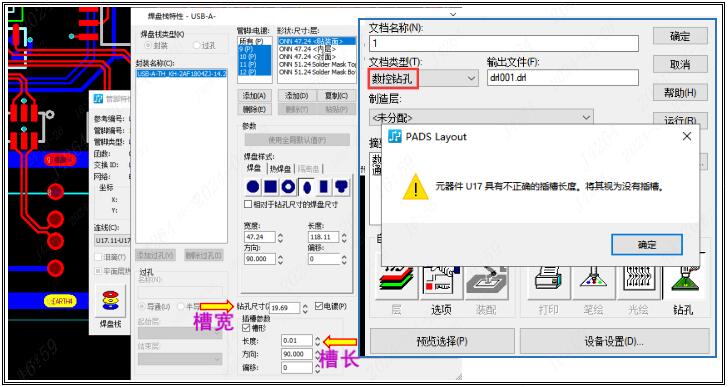

4)在"封装"中设计的槽长与槽宽数据不匹配(槽长<槽宽),导致输出时漏孔


■ 线路篇

1)在"工具"-"覆铜管理器"中,PCB厂商只填充(Hatch)恢复铺铜,不会使用灌注(Flood)来重新铺铜的,请设计时留意,并检查好避免短路

2)在"工具"-"选项"中,如果选择了"生成泪滴",一定要填充(Hatch)恢复铺铜,然后打开"显示泪滴"检查,避免有短路的情况

3)在"设置"-"显示颜色"中,可以查看层列表,一定要避免用2D线设计连通导线,避免输出GERBER时2D线没有输出而导致线路断开

4)采用网格线铺铜的,以具体输出的GERBER图案和工艺说明来制作,在"工具"-"选项"的"栅格"中显示"铺铜栅格"的数据就是指网络

线中心到网络线中心的间隙,在"绘图"菜单中显示的宽度指的是填充网络线的宽度,设计时一定要注意协调(建议采用实心铺铜)

①网格状的:网络线间隙≥2倍填充线宽度(填充线宽度≥0.254mm)

②实心铺铜:网络线间隙<填充线宽度(填充线宽度≥0.1mm)

5)把标识符号错误设计在Top/Bottom的线路层,这样输出后就会与线路重合从而短路,正确的是设计在对应的silkscreen字符层文本栏

6)设计的细长形线条易产生干膜丝相连短路,此类的建议删除或是连接到另一端(线粗在5mil以上,细小缝的同样宜5mil以上)

■ 阻焊篇

1)在"焊盘特性"-中增加的Solder Mask Top中把阻焊大小设为0,导致没有阻焊开窗,从而焊盘盖油。

解决方法:删除图中红框中的Solder Mask Top,那么这个顶层焊盘就会默认阻焊开窗露铜上锡/沉金。

2)对于一些采用"关联"方式设计的封装,比如需要让天线开窗不盖油墨,可以将其关联到一个开窗的焊盘上面,一定要在这个封装中

勾选“关联覆铜”,这样输出来的阻焊才会开窗的,从而让天线露铜上锡/沉金。

■ 字符篇

1)由于PADS设计的灵活性,在输出GERBER时需要选择不同层次的元素输出,从而出现理解不同产生分歧出错,建议:

① 做丝印文字:把文字设计在顶底层丝印字符层的文本栏(silkscreen Top/Bottom)

② 做铜字的:输出GERBER文件下单

2)由于PADS设计的灵活性有的设计采用Comment来设计丝印字符标识,但这种放在"属性"栏的,依公告的PADS输出方法实际上是转不出

来的,有此类"个性化设计"的,请自行输出GERBER文件放在对应字符层下单,才能做出这些标识的。

3)由于封装做错及放置器件错误,出现两个问题:

① 底层的字符框放在"顶面"区域,从而导致实板漏字符框。

② 底层的丝印文字是正的,导致实板做出来这些字是反的(顶层文字是正的,底层文字是反的,这样做出来才是正的)

■ 输出GERBER篇

1)由其它设计软件转入PADS的,其规则与PADS不同,导致输出时不能识别层名,需要在菜单栏"设置"-"层定义"中按PADS规则设计

好各层的名称和类型,同时一定要把顶底层对应的线路阻焊字符等层次关联好(未关联会导致输出GERBER漏图案

2)关联错层次,导致输出GERBER后字符做错,设计时请在菜单栏"设置"-"层定义"中按PADS规则设计好各层的名称和类型并关联好

3)在CAM输出时预览文件是正常的,实际上输出的GERBER文件出现乱码异常(如图中仅2个D码明显异常),导致图形错误。

000解决方法:不论是GERBER还是PCB原文件下单的,一定要在"文件"-"CAM"-"添加文档"菜单中生成正确D码再保存好
