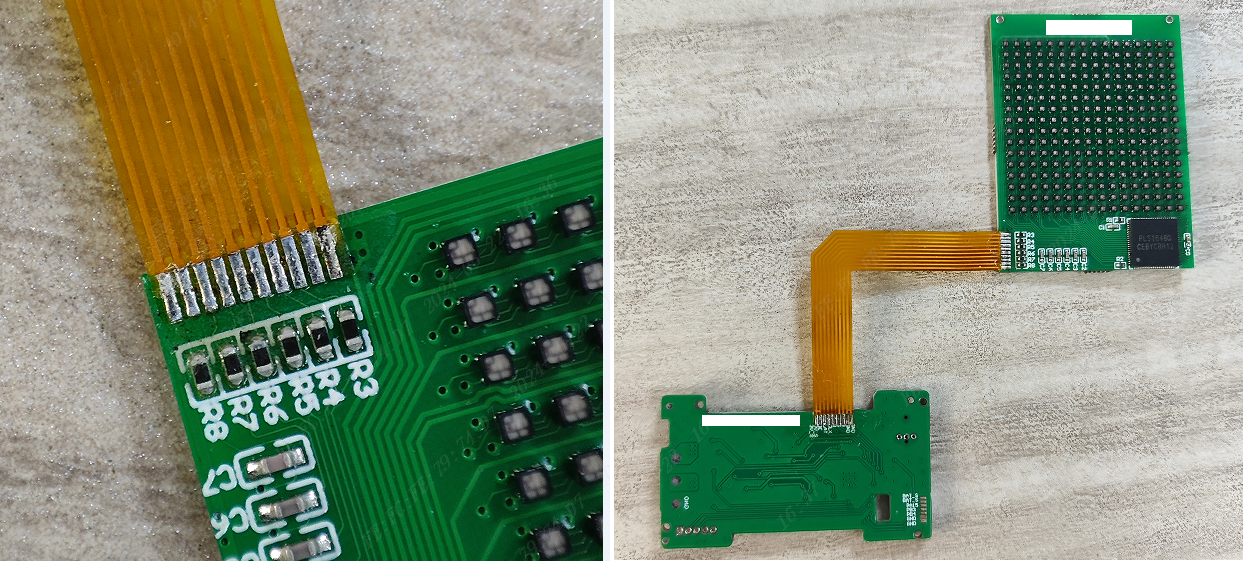

焊接手指实物图



（感谢客户”764**1A“提供的图片）

焊接手指设计教程

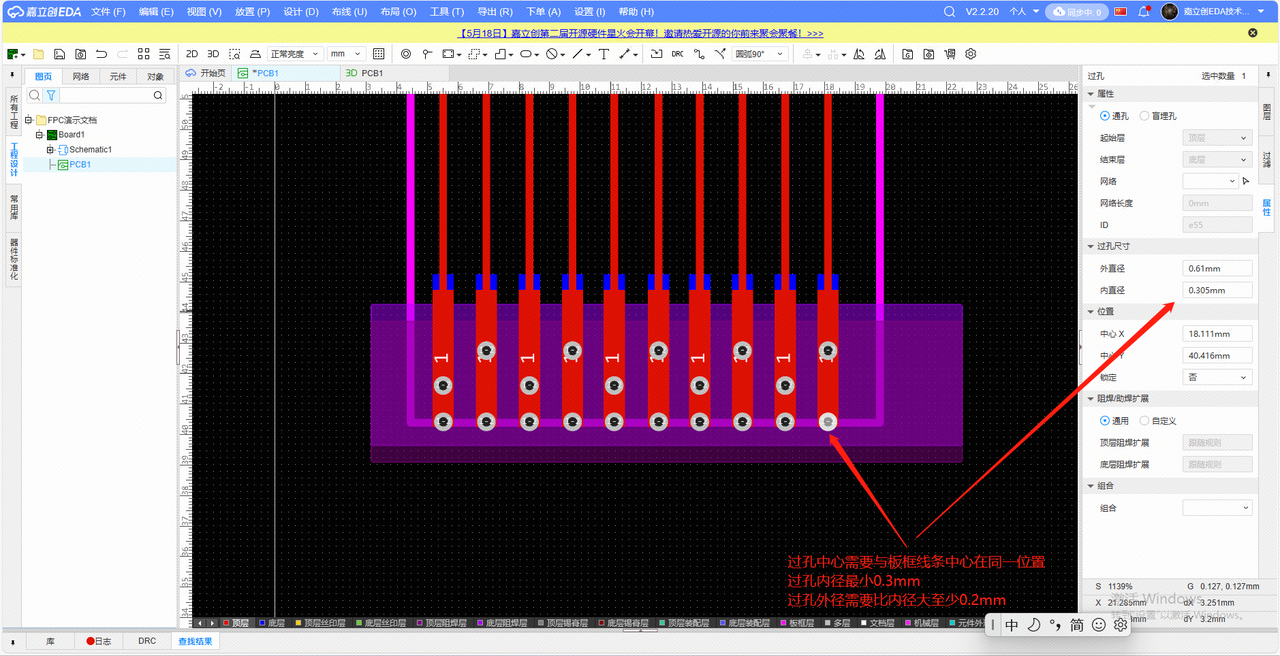

1：板子边缘半孔绘制图，过孔中心需要与板框线条中心位置重合。过孔内径最小需要0.3mm，外径需要比内径大0.2mm。

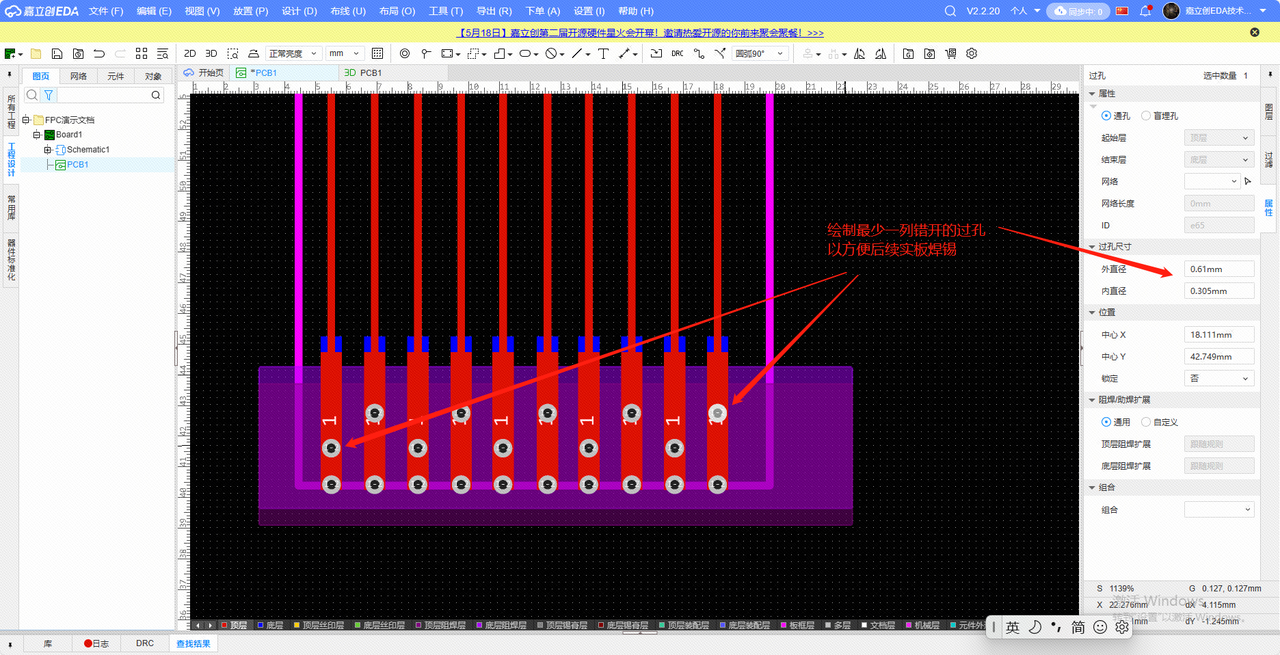

2：焊接位置处需要在焊盘中心位置处放置错开至少0.5mm的过孔。在焊盘中心处绘制多个过孔，目的是为了在焊接时能够让锡流过去。

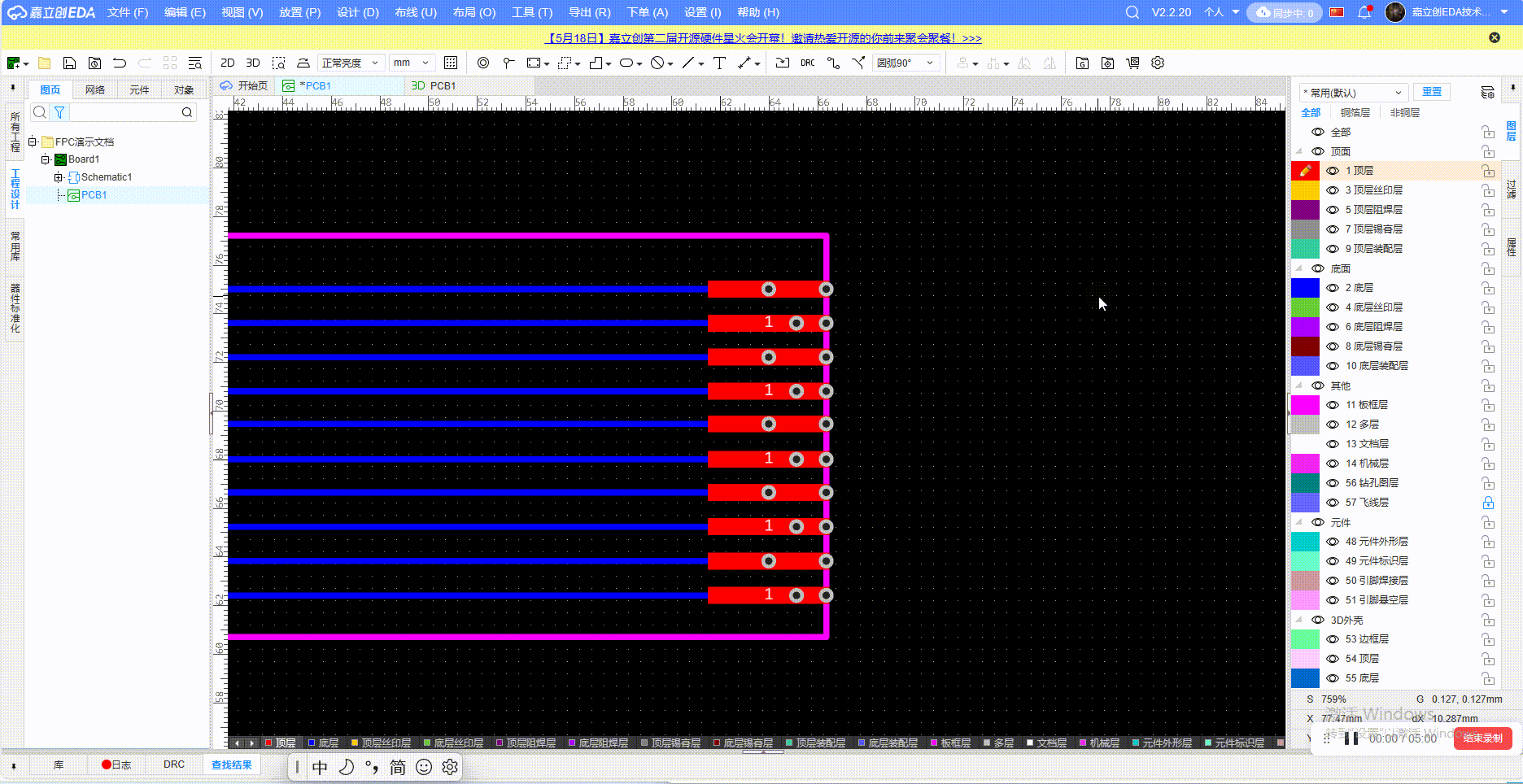

3：绘制顶层以及底层的焊盘，需要注意两层的焊盘不能设置为相同大小，需要设置为不同大小，避免导线跟焊盘交接处折断。

以图中实例，底层焊盘是要比顶层焊盘大了0.5mm的长度

4：焊盘的阻焊扩展需要设置为-1000，将焊盘位置处的开窗去除掉

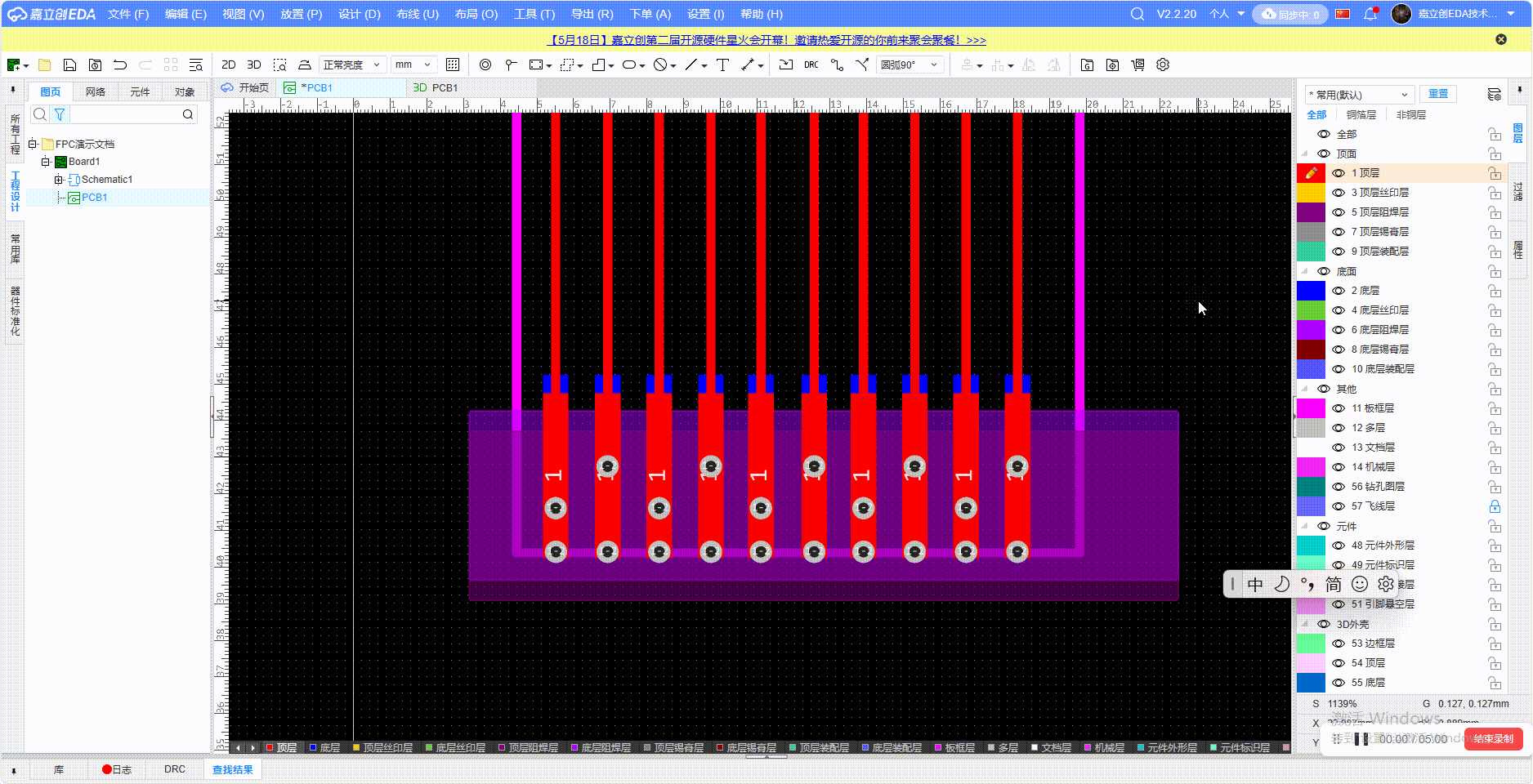

5：绘制顶层与底层的阻焊区域进行开窗，阻焊区域需要顶底层错开最少0.5mm的间距，以进行边缘盖油避免导线跟焊盘交接处折断。

注意：不管顶层还是底层开窗，最少需要保证焊盘位置处有0.5mm的宽度不被开窗

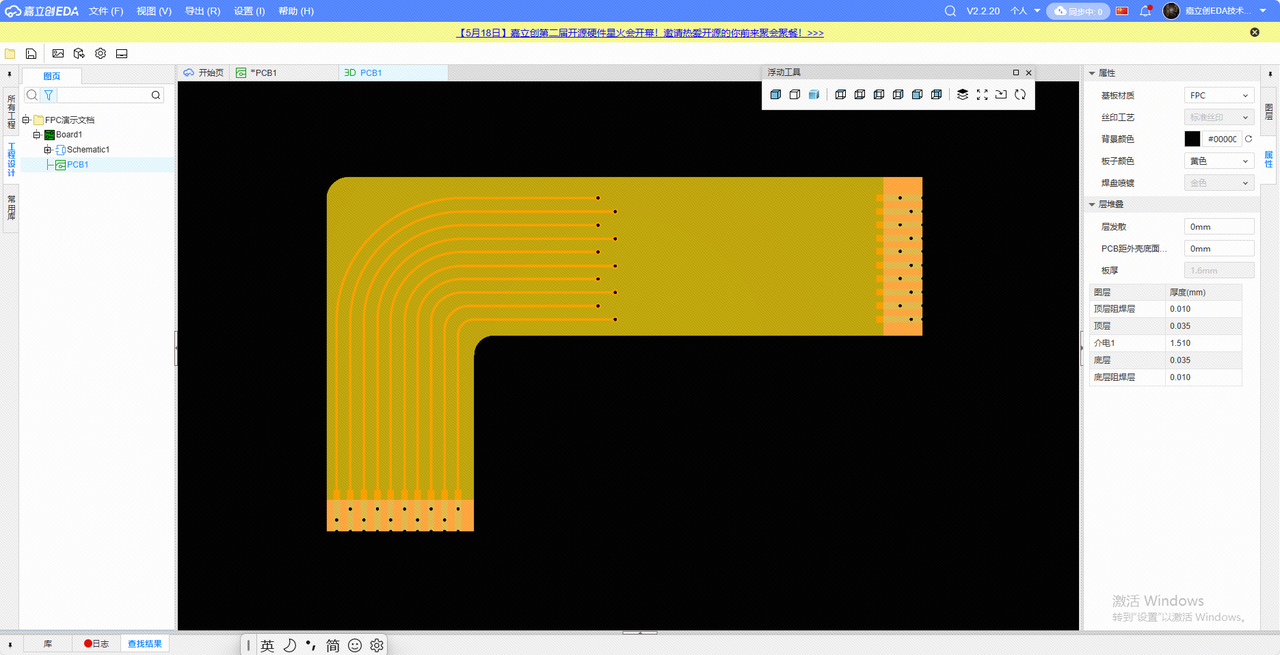

3D预览图：

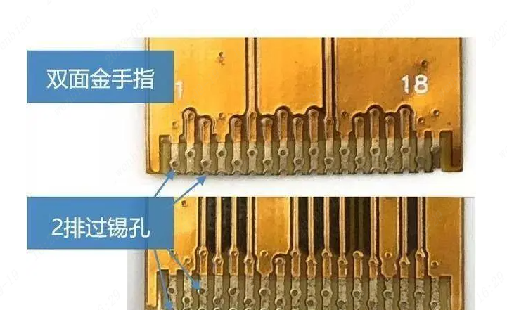

焊接手指工程案例：FPC焊接手指设计
